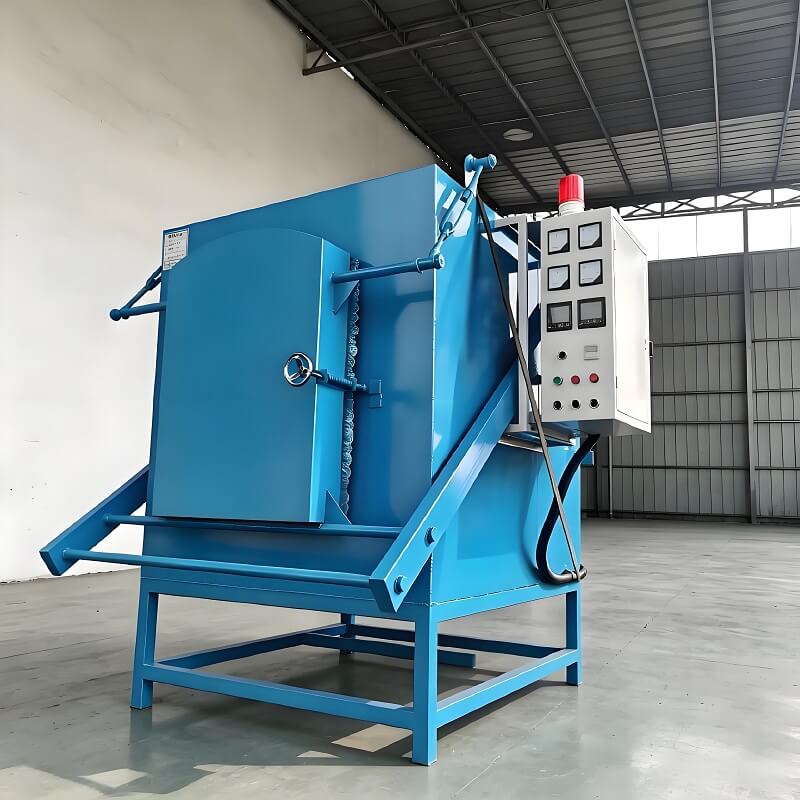

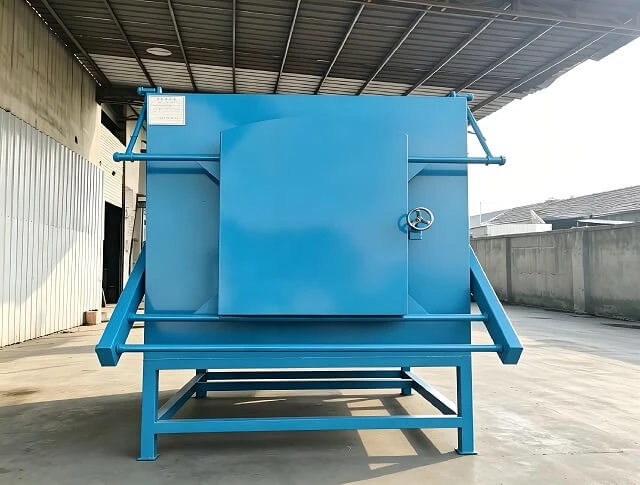

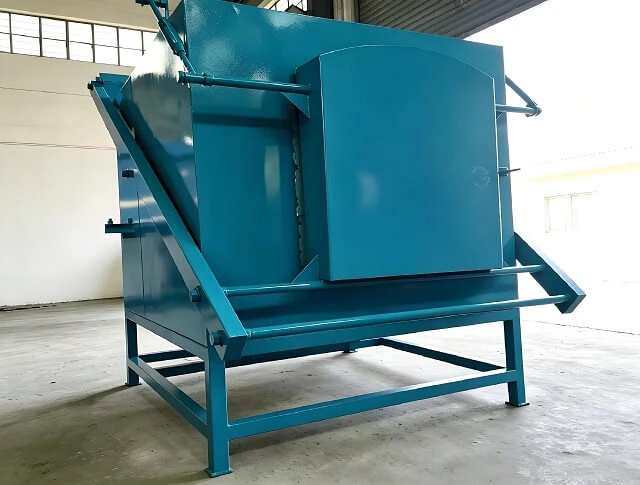

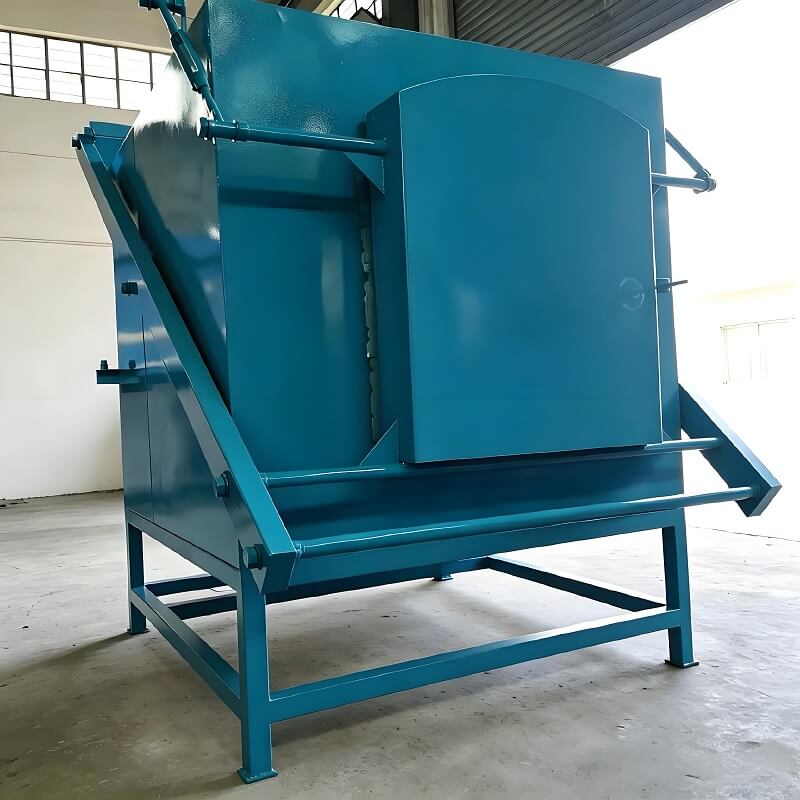

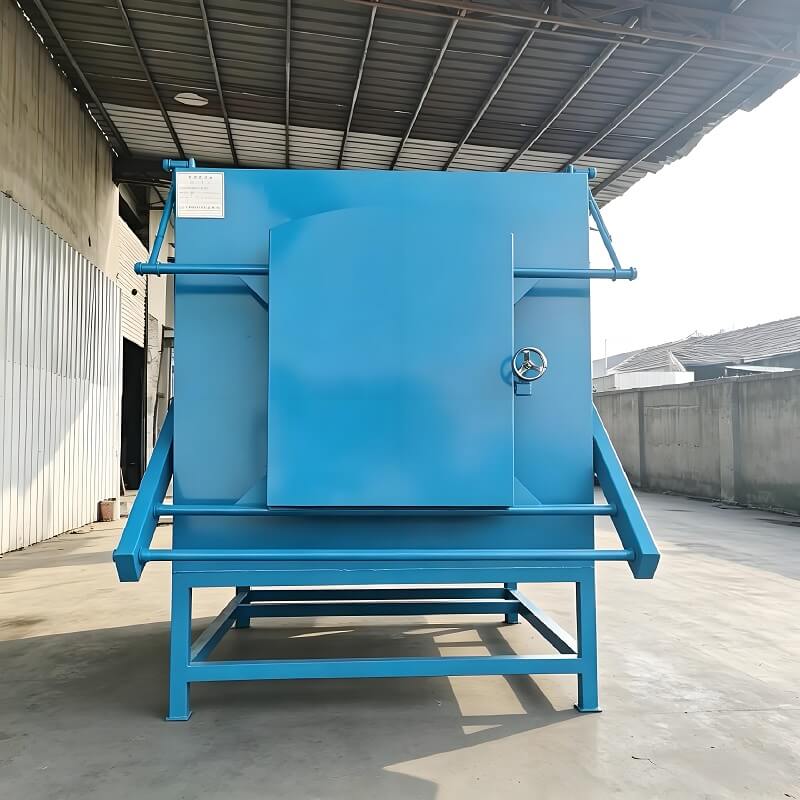

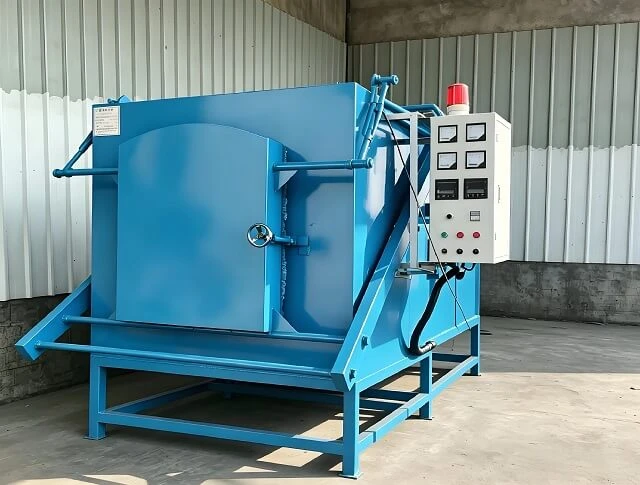

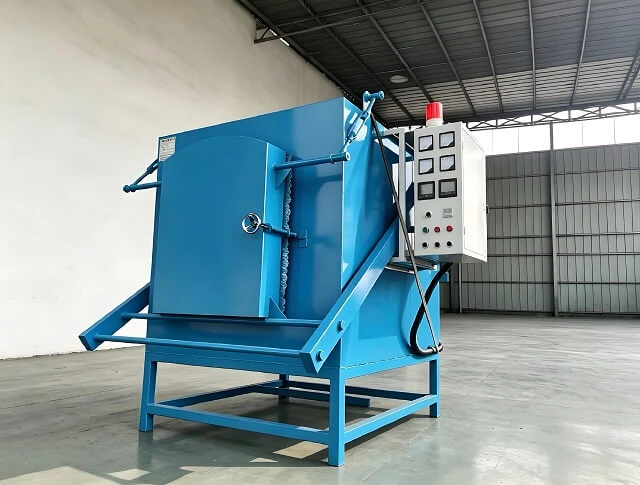

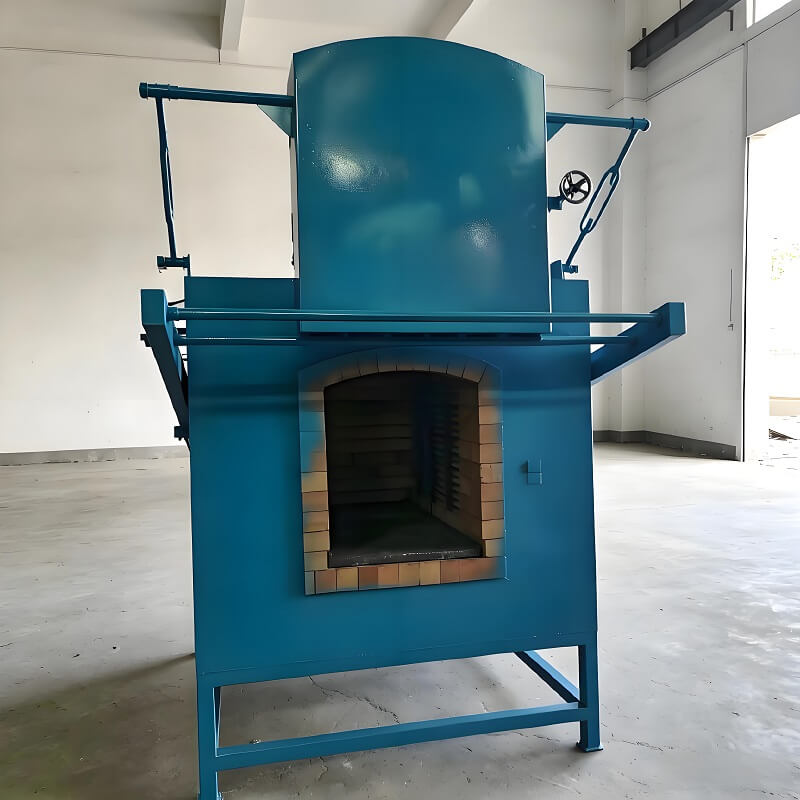

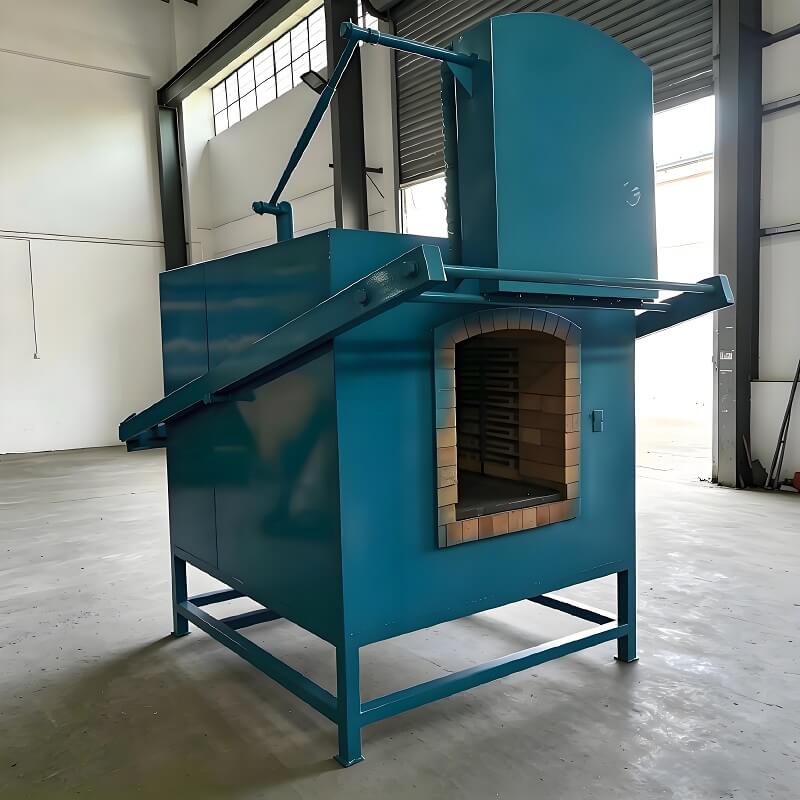

Caja de puerta de elevación vertical, horno de enfriamiento, buen sellado, horno de tratamiento térm

¿Qué es el horno de enfriamiento tipo caja?

El horno de enfriamiento tipo caja es un horno de tratamiento térmico industrial periódico por lotes con cámara sellada rectangular, ampliamente utilizado para endurecer, revenir, normalizar, carburizar y carbonitrurar acero al carbono, acero aleado, acero para troqueles y acero inoxidable.

Equipado con un tanque de enfriamiento independiente o integrado (refrigeración por aceite/agua/gas), un sistema de control de temperatura PID preciso y un sistema de atmósfera controlada opcional, este horno de endurecimiento de caja garantiza un calentamiento uniforme, una oxidación mínima y una dureza constante de las piezas de trabajo. Ideal para la producción de lotes pequeños y medianos de componentes de automóviles, moldes, rodamientos y piezas de precisión aeroespaciales.

1. Las piezas de trabajo se cargan en la cámara del horno de caja sellada mediante un carro o una puerta frontal.

2. El sistema PLC ejecuta una curva de calentamiento preestablecida, los elementos calefactores calientan la cámara de manera uniforme hasta la temperatura objetivo.

3. Mantenga una temperatura constante durante el tiempo necesario para completar la austenización del interior de las piezas metálicas.

4. Después de la conservación del calor, las piezas de trabajo se transfieren rápidamente al tanque de enfriamiento para un enfriamiento rápido.

5. La estructura interna metálica se transforma en martensita, logrando una alta dureza y resistencia al desgaste; La atmósfera protectora opcional evita la oxidación y descarburación de la superficie.

1. Horno de enfriamiento de caja lateral abierta Carga y descarga de puerta frontal, tanque de enfriamiento externo. Adecuado para moldes de lotes pequeños y piezas individuales con bajo costo.

2. Horno de enfriamiento rápido de caja de caída inferior El fondo del horno desciende automáticamente y se sumerge en el tanque de enfriamiento. Tiempo de transferencia ≤30 segundos para evitar la caída de temperatura de la pieza y la descarburación. Diseñado para acero de aleación de precisión y componentes aeroespaciales.

3. Horno de Enfriamiento de Caja Tipo Carro Equipado con carro de carga/descarga automática, especial para piezas forjadas, bridas y ejes de gran tonelaje.

4. Horno de enfriamiento de caja con atmósfera controlada Lleno de gas de craqueo de nitrógeno o metanol para un enfriamiento brillante sin oxidación. Ideal para sujetadores y engranajes automotrices.

5. Horno de enfriamiento con caja de vacío El ambiente de vacío sellado logra oxidación cero y un acabado superficial ultra suave. Aplicado a moldes de alta gama y componentes de precisión aeroespacial.

1. Distribución de temperatura ultra uniforme Forro liviano completamente de fibra + elementos calefactores de 5 lados, uniformidad de temperatura del horno ≤ ± 3 ~ 5 ℃, precisión de control de temperatura ± 1 ℃, cumple con el estándar de tratamiento térmico automotriz CQI-9.

2. Ahorro de energía y bajo costo de operación El revestimiento del módulo de fibra cerámica de silicato de aluminio reduce la pérdida de calor, ahorra entre un 25 y un 35 % del consumo de energía en comparación con los hornos de ladrillos tradicionales, baja temperatura superficial ≤45 ℃.

3. Diseño de transferencia de enfriamiento rápido El modelo de tipo caída inferior realiza la transferencia de la pieza de trabajo en 30 segundos, evita la descarburación de la superficie y la dureza insuficiente; El tipo carro admite cargas pesadas y piezas de trabajo grandes.

4. Control automático PLC inteligente Pantalla táctil de 7 pulgadas, programación de curva de calefacción de múltiples segmentos, registro de temperatura en tiempo real, monitoreo remoto, alarma de seguridad de bloqueo de puerta y sobrecalentamiento.

5. Personalizable y multifuncional Admite calefacción eléctrica/calefacción de gas, atmósfera protectora de vacío/nitrógeno, enfriamiento de aceite/agua/gas. El tamaño de la cámara, el peso de carga y la temperatura máxima, todo personalizado según la demanda de producción del cliente.

6. Seguridad total y certificación internacional Bloqueo de sellado de puertas, corte de energía por exceso de temperatura, protección contra fugas, certificación CE e ISO, embalaje de madera de exportación estándar para transporte marítimo.

1. Cuerpo del horno: placa de acero gruesa y carcasa soldada de sección de acero, revestimiento antioxidante

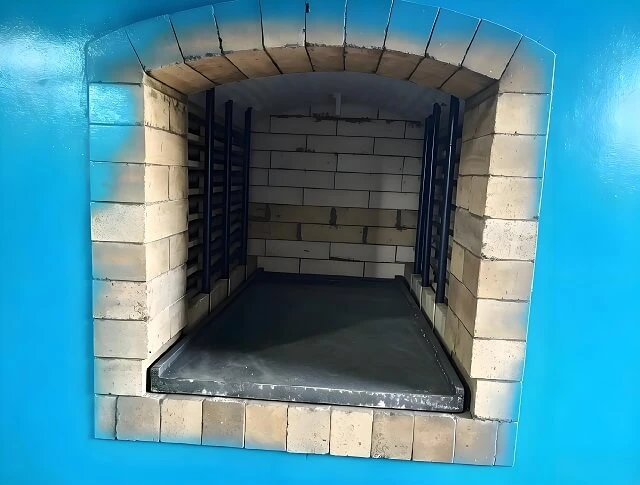

2. Revestimiento aislante: módulo de fibra cerámica resistente a altas temperaturas, peso ligero y resistencia a los golpes.

3. Elemento calefactor: tira de aleación de alta resistencia OCr27Al7Mo2, larga vida útil

4. Puerta del horno: Puerta elevable/abatible eléctrica con sellado de doble capa para evitar fugas de calor.

5. Gabinete de control: Controlador de temperatura inteligente PLC + PID, termopar tipo S

6. Sistema de enfriamiento: Tanque de enfriamiento separado de aceite/agua con dispositivo de enfriamiento por circulación

7. Sistema de atmósfera (opcional): craqueo de metanol, entrada de nitrógeno, control preciso del potencial de carbono

8. Sistema de vacío (opcional): unidad de bomba de vacío para enfriamiento al vacío brillante

Nuestro horno de enfriamiento tipo caja sirve a múltiples sectores industriales en todo el mundo:

1.  Industria Automotriz: Engranajes, sujetadores, cigüeñales, cojinetes, piezas de frenos, componentes de transmisión

2. Fabricación de moldes y herramientas: matrices de acero, herramientas de corte, punzones, calibres de medición.

3. Maquinaria aeroespacial y de precisión: piezas estructurales de aleación, tratamiento con solución de acero inoxidable

4. Hardware y piezas estándar: tornillos, tuercas, resortes, estampados, bridas, válvulas

5.  Metalurgia y forja: piezas forjadas grandes, piezas de ejes, enfriamiento de tubos de acero

6. Laboratorio e Instituto de Investigación: Prueba de tratamiento térmico de materiales en lotes pequeños

P1: ¿Cuál es la diferencia entre el horno de enfriamiento de caja y el horno de cinta de malla continua?

R: El horno de enfriamiento de caja es de tipo discontinuo, flexible para piezas de trabajo de lotes pequeños de variedades múltiples y baja inversión inicial; El horno de cinta de malla es una producción en masa continua para piezas estándar individuales con mayor producción por hora.

P2: ¿Puede el horno de enfriamiento de caja funcionar sin atmósfera protectora?

R: Sí, el modelo de atmósfera de aire está disponible para piezas con bajos requisitos de oxidación. Para superficies brillantes y cero descarburación, se recomienda la configuración de atmósfera de nitrógeno o vacío.

P3: ¿Se puede personalizar el tamaño del horno?

R: 100% personalizado. Diseñamos las dimensiones de la cámara, el peso de carga, la temperatura máxima y el modo de enfriamiento de acuerdo con el tamaño de la pieza de trabajo y la capacidad de producción del cliente.

P4: ¿Qué certificación pueden proporcionar para la exportación?

R: Certificación estándar CE e ISO9001; Apoyamos la inspección de fábrica de terceros y emitimos documentos de exportación completos, incluido el certificado de origen.
