Horno de templado de cámara tipo caja Horno de tratamiento térmico

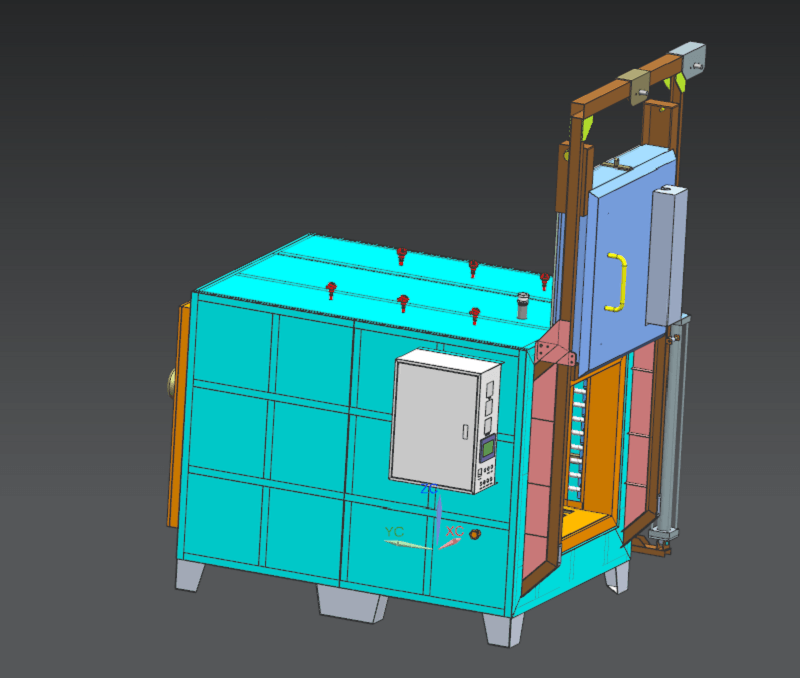

Horno de templado tipo caja con puerta de apertura superior

El horno de templado tipo caja es un horno eléctrico industrial de tipo discontinuo que se utiliza principalmente para templar productos de acero aleado y componentes metálicos, así como para procesos de tratamiento térmico como tratamiento de solución, recocido y envejecimiento de aleaciones ligeras como las aleaciones de aluminio. Este equipo normalmente emplea calefacción eléctrica junto con un sistema de circulación de aire caliente para garantizar una temperatura uniforme del horno, lo que lo convierte en un dispositivo de tratamiento térmico indispensable en las industrias de fabricación de maquinaria, aeroespacial y automotriz.

Funciones y aplicaciones principales

La función principal de un horno de templado tipo caja es ajustar la microestructura interna de los materiales metálicos controlando con precisión las temperaturas de calentamiento y los tiempos de mantenimiento, mejorando así sus propiedades mecánicas.

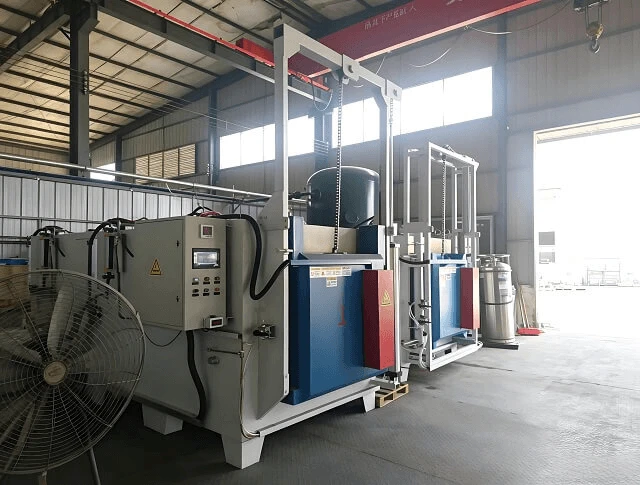

Horno de templado tipo caja con puerta de apertura superior

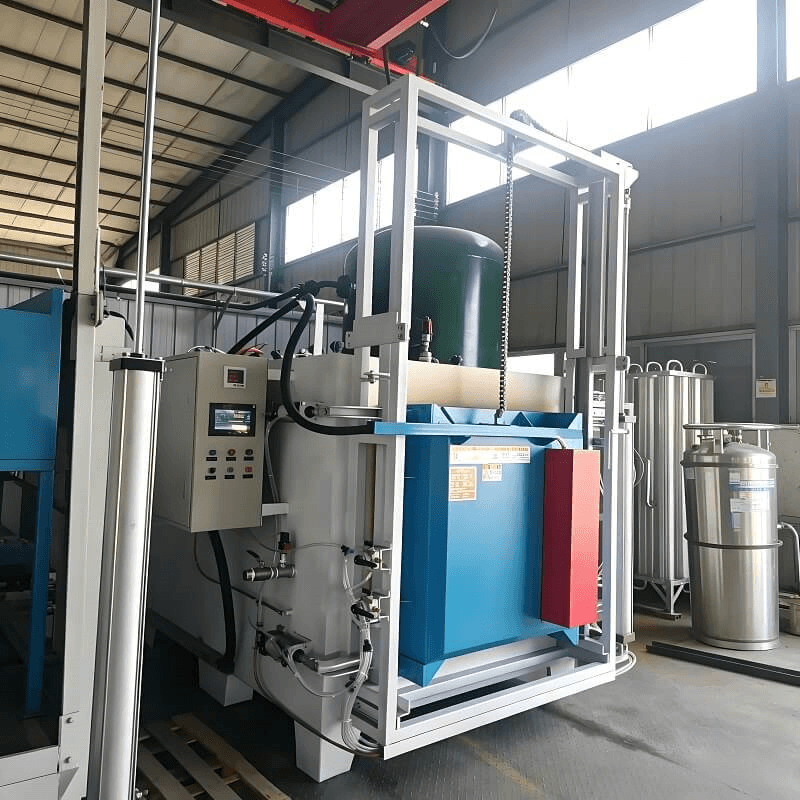

Horno de templado tipo caja con puerta de apertura superior

1. La carcasa exterior del horno de templado tipo caja está hecha de placa de acero Q235, mientras que el revestimiento interior está formado por una placa de acero inoxidable perforada de 3 mm. La cámara del horno es extraíble, lo que permite retirar fácilmente toda la unidad para su mantenimiento.

2. El sistema de control de temperatura utiliza instrumentos Xiamen Yudian, equipados con un controlador principal y una unidad de monitoreo. Emplea un controlador de potencia para la regulación, mientras que otros componentes provienen de Chint o Schneider Electric. El sistema presenta funciones de control como temporizadores de mantenimiento de temperatura y alarmas de sobretemperatura. El sistema de control de temperatura emplea control de temperatura de doble punto; Durante el mantenimiento de la temperatura y el templado, los dos sistemas se inhiben mutuamente, evitando eficazmente el exceso de temperatura y las variaciones de temperatura, asegurando temperaturas más uniformes y consistentes en toda la cámara del horno. Equipado con un registrador de datos y cuatro puntos de medición de temperatura. Los amperímetros son pantallas digitales, lo que facilita la observación de las lecturas de un vistazo.

3. El horno de templado tipo cámara cuenta con una puerta de apertura superior que se ajusta firmemente a la superficie del cuerpo del horno para garantizar una circulación de aire uniforme dentro de la cámara.

4. Equipado con un ventilador de escape centrífugo de aire forzado de alto rendimiento para garantizar una distribución uniforme de la temperatura dentro de la cámara. El ventilador presenta un eje extendido, con el impulsor y el eje fabricados en acero inoxidable 304S; Diámetro del impulsor: 650 mm.

5. Los elementos calefactores constan de cables calefactores en forma de espiral dispuestos en capas, lo que permite un fácil desmontaje y un mantenimiento diario conveniente. Los cables calefactores se distribuyen en los lados superior, inferior, izquierdo y derecho del cuerpo del horno, así como cerca de la puerta del horno, lo que garantiza una distribución uniforme de la temperatura en toda la cámara.
