Horno de sinterización de enfriamiento rápido RBO frente a horno de correa de malla estándar | Comparación de producción de PM y MIM

Diferencia entre el horno de sinterización de pulvimetalurgia con correa de malla estándar y el horno de sinterización integrado de combustión rápida y enfriamiento rápido RBO

1. Descripción general de la sinterización

La sinterización es el proceso más crítico en la fabricación de pulvimetalurgia (PM) y MIM, y determina directamente la estabilidad dimensional de la pieza de trabajo, la calidad de la superficie, las propiedades mecánicas y el rendimiento de la producción en masa. Durante décadas, los hornos de sinterización con correa de malla estándar han servido para la producción de componentes ferrosos básicos, mientras que el horno de sinterización integrado RBO (Rapid Burn-Off) mejorado de desparafinado y enfriamiento rápido se ha convertido en el equipo principal para piezas de PM de automoción y acero inoxidable de alta precisión y alto estándar.

Muchos fabricantes luchan con la selección de equipos, confundidos por las diferencias en la eficiencia del desparafinado, el rendimiento de enfriamiento, la capacidad de producción, el costo operativo y los escenarios aplicables. Este artículo proporciona una comparación completa y profesional del diseño estructural, la tecnología de procesamiento, el consumo de energía, el costo de mantenimiento, los parámetros técnicos y casos reales de proyectos en el extranjero para ayudarlo a seleccionar el horno de sinterización más adecuado para una producción estable a largo plazo.

2. Definición técnica básica

2.1 RBO (quemado rápido) Desparafinado rápido Una sección dedicada para el desparafinado por combustión a alta temperatura diseñada de forma independiente para compactos verdes de PM. Se descompone y quema rápidamente los lubricantes internos, incluidos la parafina y el estearato de zinc, mediante circulación forzada a alta temperatura. Este mecanismo mejora enormemente la velocidad de desparafinado y logra una eliminación completa de la cera sin acumulación de carbón residual.

2.2 Tecnología de enfriamiento rápido forzado Equipado con una estructura de enfriamiento con camisa de agua y un sistema de enfriamiento con atmósfera protectora circulante. La velocidad de enfriamiento alcanza ≥2 ℃/s, lo que rápidamente salta el peligroso rango de temperatura de 850 ℃ ~ 500 ℃. Evita eficazmente la fragilización del material, la precipitación de carbono y la corrosión intergranular, estabilizando el rendimiento mecánico y el brillo de la superficie de las piezas sinterizadas.

3. Diferencias estructurales fundamentales

3.1 Diferencia del sistema de desparafinado

Horno de correa de malla estándar: Adopta una zona de desencerado de precalentamiento simple a baja temperatura que se basa en un calentamiento natural lento y una volatilización gradual del lubricante. La lenta velocidad de desparafinado hace que el vapor de cera se acumule dentro del horno, lo que fácilmente genera residuos de carbón, burbujas en la pieza de trabajo, formación de ampollas y defectos de agrietamiento durante la producción en masa.

Horno de sinterización integrado RBO: Configurado con un sistema de desparafinado RBO de combustión directa a gas independiente de doble zona. Equipado con tubos de radiación de alta temperatura y purga de flujo de aire direccional, expulsa instantáneamente el vapor de cera a través del drenaje de presión negativa. La desparafinación completa de una sola vez elimina por completo el carbón residual y resuelve los defectos de desparafinación tradicionales desde la fuente.

3.2 Diferencia del sistema de enfriamiento

Horno de correa de malla estándar: utiliza enfriamiento lento natural y enfriamiento simple al aire libre con una velocidad de enfriamiento baja de solo 0,3 ~ 0,8 ℃/s. Las piezas de trabajo permanecen en la zona de oxidación a alta temperatura durante un período prolongado. La retención prolongada de altas temperaturas provoca fácilmente la oxidación de la superficie de las piezas de acero inoxidable y una dureza desigual e inestable de las piezas ferrosas.

Horno de enfriamiento rápido RBO: Cuenta con una cámara de enfriamiento independiente con camisa de agua completamente sellada con intercambio de calor forzado con circulación de nitrógeno. La velocidad de enfriamiento ultrarrápida cruza rápidamente la zona crítica de temperatura frágil, restringe la precipitación y oxidación intergranular, mejora el rendimiento antioxidante de la superficie y mejora en gran medida la consistencia de las propiedades mecánicas.

3.3 Diferencia estructural de la cámara del horno

Horno de correa de malla estándar: Se adopta una estructura de tubo de mufla tradicional. Los residuos de desparafinado se adhieren firmemente a la pared interna del tubo de la mufla, lo que dificulta la limpieza diaria, la contaminación frecuente y una alta presión de mantenimiento a largo plazo.

Horno de enfriamiento rápido RBO: Diseño avanzado de hogar integrado sin mufla. El sedimento de desparafinado se deposita automáticamente en el fondo del horno para facilitar la limpieza y el mantenimiento diario. La estructura optimizada admite una producción continua a gran escala las 24 horas del día y extiende la vida útil del horno.

4. Comparación del desempeño de procesos, capacidad y calidad

4.1 Ciclo de producción y capacidad

El horno de sinterización integrado RBO optimiza el proceso de producción general, acortando el ciclo de producción de línea completa entre un 20 % y un 35 % y aumentando la capacidad de producción de una sola máquina en más de un 30 %. Por el contrario, los hornos de cinta de malla estándar están limitados por la baja velocidad de la cinta y el ineficiente proceso de desparafinado y enfriamiento, lo que da como resultado una baja producción en un solo turno y no puede soportar la entrega de pedidos de gran volumen.

4.2 Calidad del producto terminado

Salida del horno RBO: Cero residuos de carbono, excelente estabilidad dimensional y distribución uniforme de la dureza. Las piezas de acero inoxidable evitan la corrosión intergranular y la oxidación superficial. Para la mayoría de las piezas de precisión estándar, se puede omitir el tratamiento de enfriamiento secundario, lo que simplifica el proceso de producción y reduce los costos de producción.

Salida de horno estándar: el desparafinado incompleto provoca fácilmente burbujas, formación de ampollas, carburación y descarburación. Las piezas de trabajo de acero inoxidable son propensas a oxidarse y decolorarse después de la sinterización. El tratamiento térmico secundario es obligatorio para reparar propiedades defectuosas, lo que aumenta la tasa de retrabajo y los costos de mano de obra.

4.3 Rango de producción aplicable

Horno de correa de malla estándar: Adecuado para piezas estructurales ferrosas de baja precisión, casquillos impregnados de aceite de baja densidad y producción de pulvimetalurgia ordinaria en lotes pequeños con requisitos de calidad flexibles.

Horno de desparafinado y enfriamiento rápido RBO: especialmente diseñado para producción de precisión de alta gama, incluidos componentes PM de acero inoxidable, engranajes de transmisión de alta precisión, piezas de moldeo por inyección MIM, piezas ferrosas de alta densidad, accesorios para compresores y piezas mecánicas de precisión para automóviles.

4.4 Consumo de energía y costo de operación y mantenimiento

Horno RBO: Adopta un sistema inteligente de control de temperatura por zonas, con menor consumo de energía por unidad de producto. Aunque el costo de adquisición inicial y el espacio son mayores, presenta una alta automatización, operación estable y menos reemplazos de consumibles, lo que reduce efectivamente los costos integrales de producción a largo plazo.

Horno estándar: Bajo costo de equipo inicial y operación diaria simple. Sin embargo, su proceso obsoleto genera una alta tasa de defectos, reprocesos frecuentes y pérdida continua de consumibles, lo que resulta en mayores costos operativos ocultos para la producción en masa a largo plazo.

5. Descripción general del equipo y parámetros técnicos completos

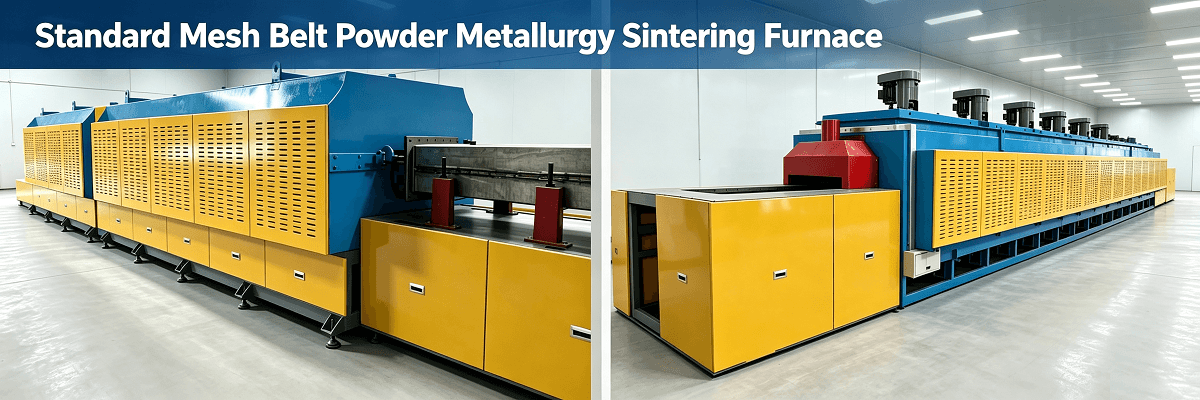

5.1 Horno de sinterización de correa de malla continua estándar

Introducción del equipo

El horno de sinterización con correa de malla continua estándar adopta un diseño de producción lineal continua: zona de precalentamiento de alimentación → zona de desparafinado simple → zona de sinterización de alta temperatura → zona de enfriamiento natural. Transporta piezas de trabajo continuamente a través de una correa de malla de acero inoxidable y adopta gas de descomposición de nitrógeno + amoníaco como atmósfera protectora. Solo completa procesos básicos de desparafinado y enfriamiento lento por aire, dirigidos a la producción en masa de piezas de metalurgia de polvos ferrosos de gama baja. Es ampliamente reconocido por su bajo costo de fabricación y operación simple.

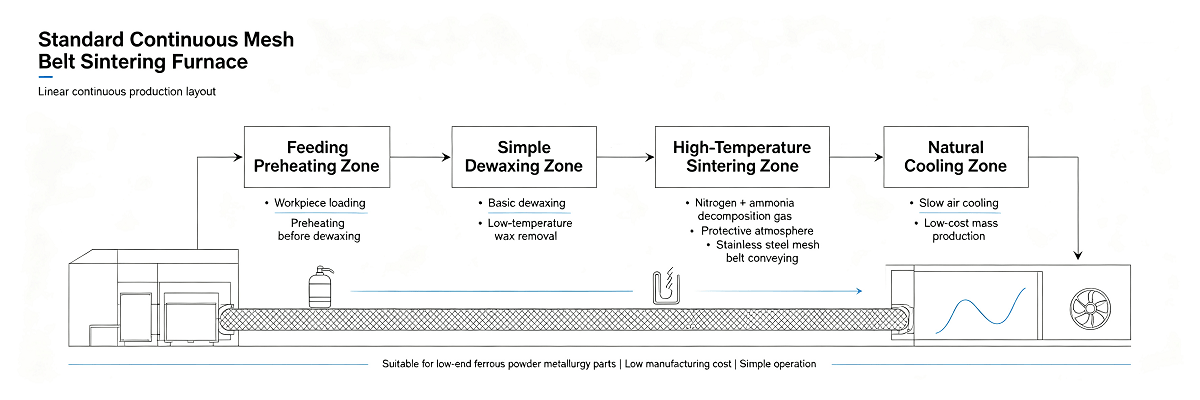

Diagrama del proceso del horno de sinterización con correa de malla

Ventajas y desventajas

Ventajas: Baja inversión en equipos, operación y mantenimiento simples, espacio compacto, estable para producción ordinaria de bajo estándar.

Desventajas: desparafinado incompleto, velocidad de enfriamiento lenta, fácil acumulación de residuos de carbón y defectos de óxido, baja capacidad de producción, incapaz de cumplir con los requisitos de precisión y antioxidación para acero inoxidable y componentes de alta precisión.

5.2 Horno de sinterización integrado de desparafinado y enfriamiento rápido RBO

Introducción del equipo

El horno de sinterización integrado de desparafinado y refrigeración por agua cerrada RBO es un equipo de sinterización continua de alta gama mejorado para las industrias de PM y MIM de precisión. La línea de producción completa se divide en zona de alimentación → zonas de desparafinado RBO duales independientes → zona de precalentamiento → cuatro zonas de sinterización de alta temperatura → zona de enfriamiento rápido con refrigeración por agua cerrada.

Con una estructura de hogar sin mufla y tecnología de desparafinado por disparo directo de pulso de gas, el vapor de cera se expulsa instantáneamente a través de succión de presión negativa. El sistema de enfriamiento rápido con atmósfera de camisa de agua cerrada logra un enfriamiento ultrarrápido en zonas de temperatura peligrosas. Es el equipo profesional dedicado para piezas de acero inoxidable de alta precisión, engranajes automotrices, componentes MIM y productos de pulvimetalurgia de precisión de alta densidad.

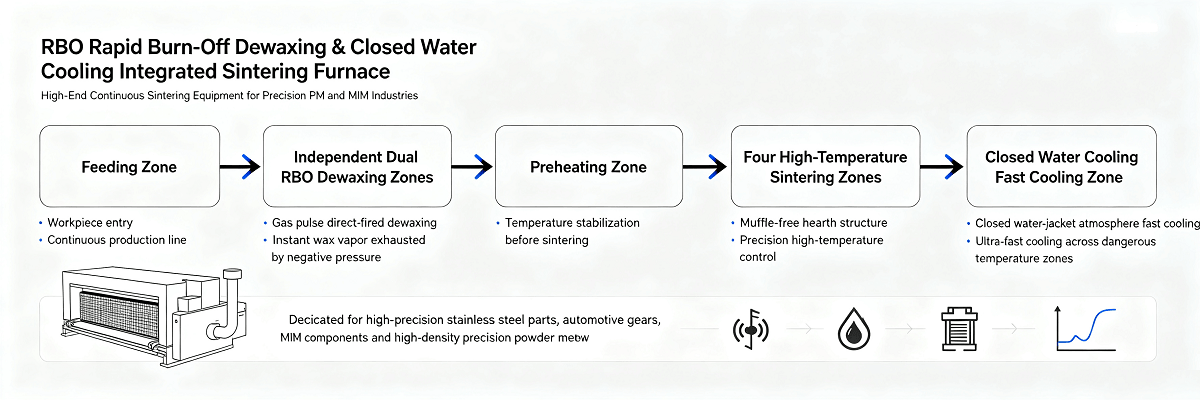

Diagrama de proceso del horno de sinterización integrado RBO

Ventajas principales

• Desparafinado rápido RBO completo: elimine los defectos de residuos de carbón y burbujas, estabilice la precisión dimensional y reduzca en gran medida la tasa de rechazo del producto.

• Enfriamiento rápido forzado profesional: evita el rango de temperatura de corrosión intergranular de 850 ℃ ~ 500 ℃, garantiza piezas de acero inoxidable libres de óxido y piezas ferrosas con una dureza uniforme y estable.

• Diseño de hogar sin mufla: sedimentación automática de residuos de desparafinado, limpieza y mantenimiento convenientes, mayor vida útil del horno.

• Alta automatización y alto rendimiento: admite la producción en masa continua a largo plazo, las 24 horas del día, de componentes de pulvimetalurgia de alta precisión.

6. Tabla comparativa completa de parámetros técnicos

7. Estudios de casos reales de proyectos en el extranjero

Caso 1: Proyecto de actualización de la fábrica MIM de acero inoxidable de Tailandia

Una fábrica tailandesa de hardware de precisión MIM orientada a la exportación centrada en componentes médicos y electrónicos de acero inoxidable. La fábrica adoptó originalmente hornos de sinterización con cinta de malla estándar, pero enfrentó cuellos de botella persistentes en calidad y capacidad. La desparafinación natural incompleta provocó manchas de carbón y defectos de burbujeo, mientras que el enfriamiento natural lento provocó oxidación y decoloración del acero inoxidable. La tasa de defectos del 7% al 9% y el proceso de pulido manual adicional restringieron gravemente la capacidad de entrega de pedidos.

Mejora de la producción después de la actualización del horno RBO

Después de reemplazarlo con el horno de sinterización integrado de desparafinado rápido y enfriamiento rápido ReXin RBO, el sistema de desparafinado RBO independiente a gas resolvió por completo los defectos de carbón residual. El sistema de enfriamiento rápido forzado sellado eliminó completamente la oxidación del acero inoxidable. La tasa de rechazo del producto final cayó por debajo del 1,8 %, el proceso de pulido secundario se eliminó por completo y la capacidad de producción en un solo turno aumentó en un 36 %, cumpliendo plenamente con los requisitos de alto nivel de los pedidos de exportación.

Caso 2: Proyecto de producción de engranajes de precisión para automóviles en Vietnam

Un fabricante vietnamita de componentes automotrices se especializa en engranajes de transmisión ferrosos de alta densidad para el ensamblaje de vehículos. Al utilizar hornos de sinterización estándar tradicionales, la baja velocidad de enfriamiento provocó valores de dureza dispersos y tolerancia dimensional inestable. La consistencia incondicional condujo a frecuentes fallas de ensamblaje y altas tasas de retrabajo, incumpliendo los estándares de calidad de los OEM automotrices.

Efecto de operación real

El completo desparafinado segmentado del horno RBO garantiza la pureza interna de las piezas de engranajes de alta densidad sin defectos de impurezas. La tecnología de enfriamiento ultrarrápido estabiliza la microestructura del material y las propiedades mecánicas. Todos los engranajes terminados logran una dureza uniforme y una tolerancia dimensional precisa, cumpliendo plenamente con los estándares de ensamblaje de lotes automotrices y respaldando una producción en masa continua y estable las 24 horas.

Caso 3: Producción en masa de bujes ferrosos ordinarios (aplicación de horno estándar)

Para los fabricantes que se centran en bujes impregnados de aceite a base de hierro de baja densidad y piezas estructurales ordinarias con requisitos de superficie y precisión bajos, los hornos de sinterización con correa de malla estándar siguen siendo la opción más rentable. Con una baja inversión inicial, un funcionamiento sencillo y una producción básica estable, satisface perfectamente las demandas de producción de piezas de pulvimetalurgia convencionales de gama baja sin desperdiciar costes innecesarios.

>>>Fábrica de maquinaria Xin Más proyectos

8. Guía de selección de equipos profesionales

8.1 Elija el horno de sinterización con correa de malla estándar si:

Usted produce principalmente piezas estructurales ferrosas ordinarias de baja densidad y casquillos impregnados de aceite, con un presupuesto de equipo limitado, un volumen de producción de lotes pequeño a mediano y bajos requisitos de precisión de la pieza de trabajo, acabado superficial y rendimiento antioxidante.

8.2 Elija el horno de sinterización de desparafinado y enfriamiento rápido RBO si:

Su línea de productos cubre piezas de pulvimetalurgia de acero inoxidable, componentes de inyección MIM, engranajes de alta precisión y piezas de precisión para compresores y automóviles. Si busca una tasa de defectos ultrabaja, una calidad constante del producto, una producción continua de grandes lotes y una competitividad de calidad de marca estable a largo plazo, el horno integrado RBO es la solución óptima obligatoria.

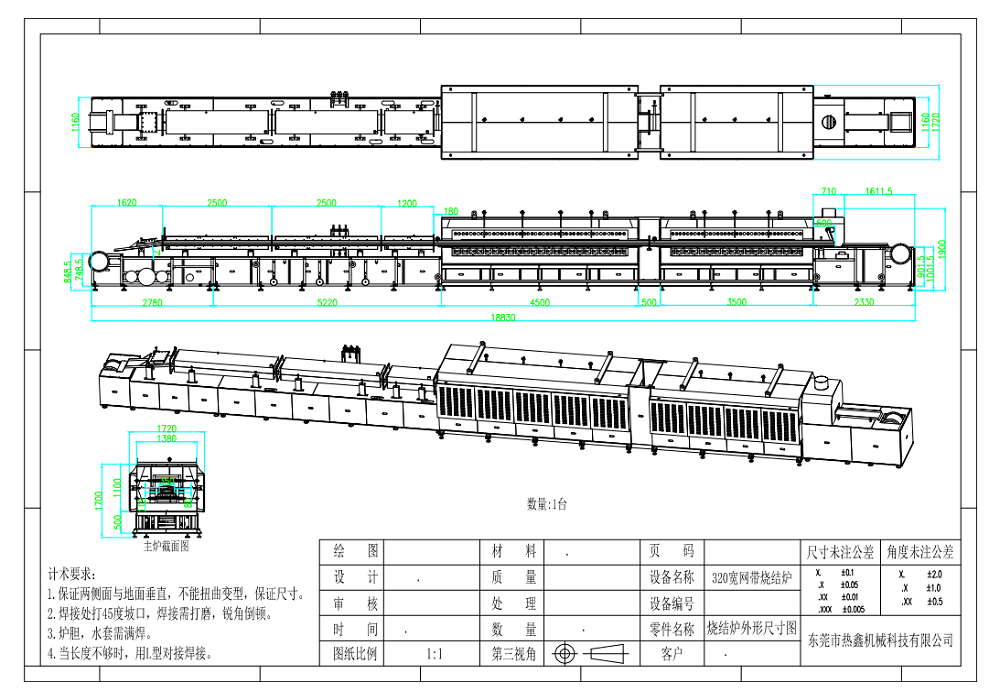

Diseño de dibujo de hornos de sinterización de pulvimetalurgia

9. Conclusión

La diferencia entre los hornos de sinterización estándar y RBO radica no sólo en el diseño estructural, sino también en las mejoras fundamentales de la lógica de desparafinado, el mecanismo de enfriamiento, la eficiencia de la producción y el control de calidad. Los hornos estándar se adaptan a la producción ordinaria de bajo presupuesto y bajo estándar, mientras que los hornos de enfriamiento rápido RBO resuelven los principales problemas de residuos de carbono, oxidación, dureza inestable y baja capacidad en la fabricación de precisión PM y MIM.

Maquinaria ReXinse centra en soluciones personalizadas de hornos de sinterización para fabricantes globales de pulvimetalurgia y MIM. Brindamos selección de equipos profesionales, optimización de procesos y servicio postventa completo de acuerdo con el material de su pieza de trabajo, la tolerancia dimensional, la producción por hora y el diseño del taller.

No dude en enviarnos sus parámetros de producción, nuestro equipo de ingeniería le proporcionará una propuesta técnica personalizada gratuita dentro de las 24 horas.
