¿Qué es un horno de templado tipo caja? Definición, principio de funcionamiento y aplicaciones industriales

¿Qué es un horno de templado tipo caja? Definición, principio de funcionamiento y aplicaciones industriales

Un horno de templado tipo caja es un equipo profesional de tratamiento térmico por lotes especialmente desarrollado para el procesamiento de templado de metales. Se utiliza ampliamente para optimizar las propiedades mecánicas de piezas metálicas después de templado, forjado, fundición y soldadura. A diferencia de los hornos de cinta de malla continua y los hornos de túnel adecuados para la producción estandarizada en masa, el horno de templado de caja presenta un procesamiento de cámara cerrada independiente, que puede adaptarse de manera flexible a lotes pequeños, variedades múltiples y piezas de trabajo grandes y resistentes. Resuelve los puntos débiles industriales comunes como la fragilidad del metal, la dureza excesiva, la tensión residual interna y la fácil deformación después del enfriamiento, y es un dispositivo central de tratamiento térmico en las industrias de fabricación de precisión, automotriz, aeroespacial y de procesamiento de maquinaria.

El templado es un proceso de posprocesamiento indispensable para el tratamiento térmico de metales. El enfriamiento puede mejorar significativamente la dureza y resistencia de los metales, pero también aumentará la fragilidad del material y generará una enorme tensión interna, lo que provocará grietas y fallas en la pieza de trabajo durante el uso. El horno de templado tipo caja logra un control preciso de la temperatura y una conducción uniforme del calor mediante calentamiento de circuito cerrado y remojo a temperatura constante, liberando efectivamente la tensión interna, mejorando la tenacidad y ductilidad del metal y estabilizando la precisión dimensional de las piezas terminadas. Con su excelente flexibilidad, estabilidad y rentabilidad, se ha convertido en el equipo preferido para la mayoría de las fábricas de procesamiento medianas y pequeñas y para las líneas de producción personalizadas de grandes empresas.

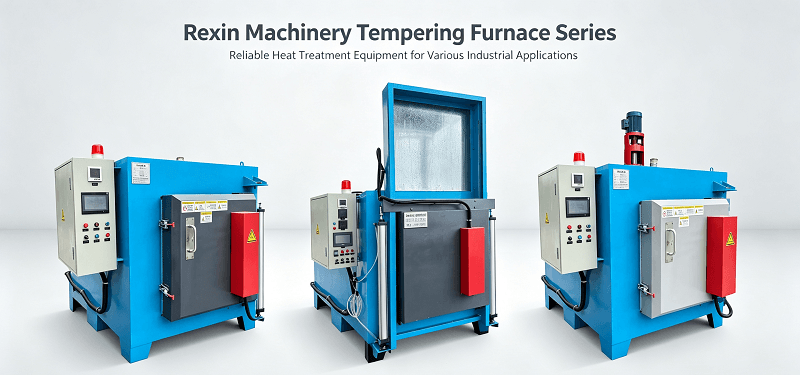

Horno de templado tipo caja con puerta elevable

Horno de templado de caja con puerta elevable profesional con sellado hermético y control preciso de temperatura. Adecuado para el templado de piezas metálicas grandes y de formas especiales en campos industriales pesados.

Ver producto

Horno de templado tipo caja con puerta de apertura lateral

Horno de templado de caja de apertura lateral de alta eficiencia, bajo costo y fácil mantenimiento. Ideal para templar piezas metálicas mecánicas y de moldes pequeñas y medianas.

Ver producto





Principio de funcionamiento del horno de templado tipo caja

El principio de funcionamiento del horno de templado tipo caja sigue una lógica de tratamiento térmico estandarizada de tres etapas: calentamiento, remojo a temperatura constante y enfriamiento natural/forzado, basándose en un control eléctrico preciso y tecnología de circulación de aire caliente para completar el procesamiento de templado de alta calidad.

Primero, la etapa de calentamiento: el equipo adopta elementos calefactores de resistencia de alta calidad o sistemas de calentamiento de gas de tubos radiantes para elevar rápidamente la temperatura interna de la cámara del horno a la temperatura de templado preestablecida (150°C–700°C). El sistema de control PLC inteligente y los termopares de alta sensibilidad monitorean la temperatura en tiempo real para evitar sobrecalentamiento o desviación de temperatura.

En segundo lugar, la etapa de remojo: este es el vínculo principal para garantizar la calidad del templado. El horno mantiene una temperatura constante durante 2 a 8 horas según el material, el tamaño y el espesor de la pieza de trabajo. Equipado con un sistema de circulación de aire caliente, el equipo logra una conducción de calor uniforme tridimensional, asegurando que el calor penetre completamente hasta el núcleo de piezas de trabajo gruesas y complejas, eliminando durezas desiguales y puntos blandos locales.

En tercer lugar, la etapa de enfriamiento: una vez completado el ciclo de templado, la pieza de trabajo se enfría lentamente con el horno o mediante aire forzado controlado. El enfriamiento lento evita eficazmente la generación de tensiones secundarias, estabiliza la microestructura del metal y finalmente obtiene piezas de trabajo con dureza, tenacidad y estabilidad dimensional equilibradas.

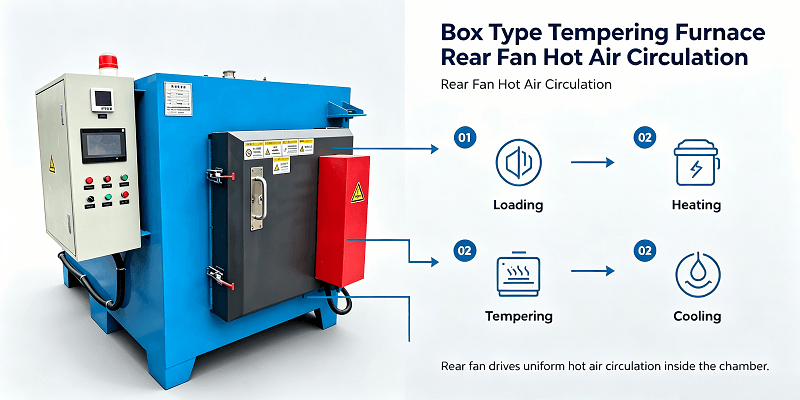

Diagrama esquemático del horno de templado tipo caja y principio de funcionamiento estructural

El diagrama esquemático de un horno de templado tipo caja estándar refleja intuitivamente su estructura interna y su lógica de transferencia de calor. La estructura central incluye principalmente la carcasa del horno, la capa de aislamiento térmico, el elemento calefactor, el sistema de circulación de aire caliente, la rejilla de carga de piezas de trabajo, el sensor de detección de temperatura y el gabinete de control inteligente. Todos los componentes estructurales cooperan para lograr un procesamiento de templado cerrado, uniforme e inteligente, que es la garantía fundamental para una calidad estable del tratamiento térmico de la pieza de trabajo.

Flujo de trabajo esquemático y descripción de la función estructural: Primero, la carcasa aislada del horno forma una cámara de tratamiento térmico cerrada para aislar la temperatura externa y reducir la pérdida de calor. La capa de aislamiento térmico de alta densidad dentro de la carcasa retiene el calor interno y mejora la eficiencia de utilización de la energía. Los elementos calefactores dispuestos uniformemente en la parte superior, lateral e inferior de la cámara generan energía térmica estable después del encendido. Impulsado por el ventilador de circulación en la parte superior del horno, el aire caliente forma un flujo de aire circulante tridimensional en la cámara cerrada, lo que elimina las zonas muertas de temperatura y logra un calentamiento general uniforme de las piezas de trabajo colocadas en el estante de carga.

Durante todo el proceso, los sensores de termopar de alta precisión recopilan en tiempo real datos de temperatura del horno y los devuelven al gabinete de control del PLC. El sistema ajusta automáticamente la potencia de calentamiento de acuerdo con los parámetros del proceso establecidos para mantener una temperatura de remojo constante. Una vez finalizado el proceso de templado, el equipo controla la velocidad del ventilador y el estado de sellado del horno para completar el enfriamiento lento gradual o el enfriamiento forzado. Esta estructura de calefacción circulante completamente cerrada y regulación inteligente de la temperatura es la razón principal por la cual los hornos de templado de caja tienen una mayor precisión de procesamiento y mejor estabilidad que los equipos de tratamiento térmico abiertos ordinarios.

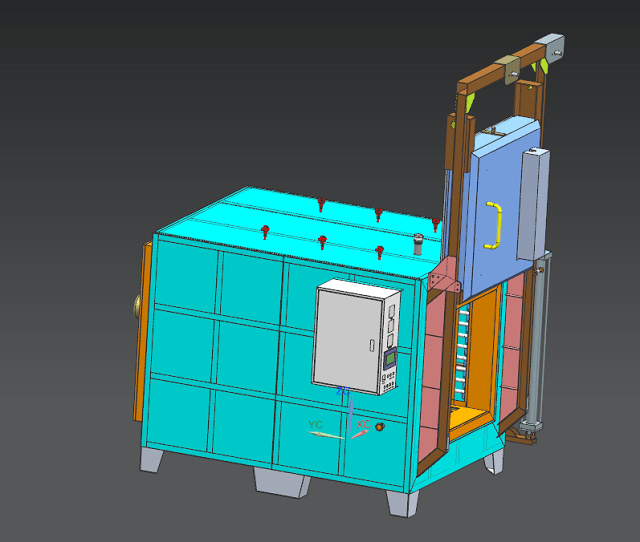

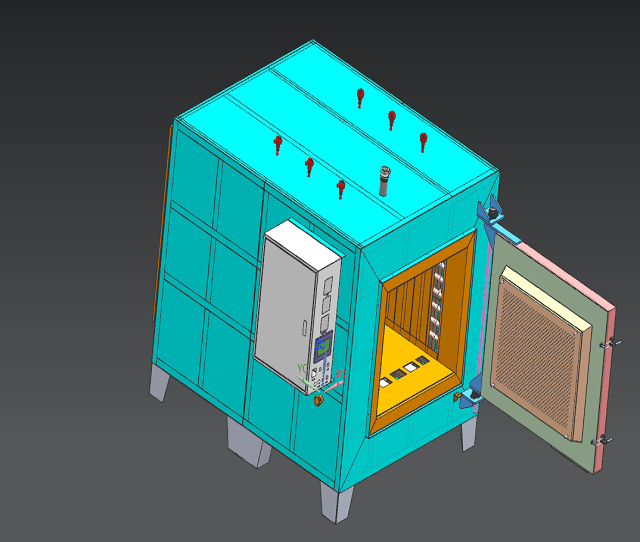

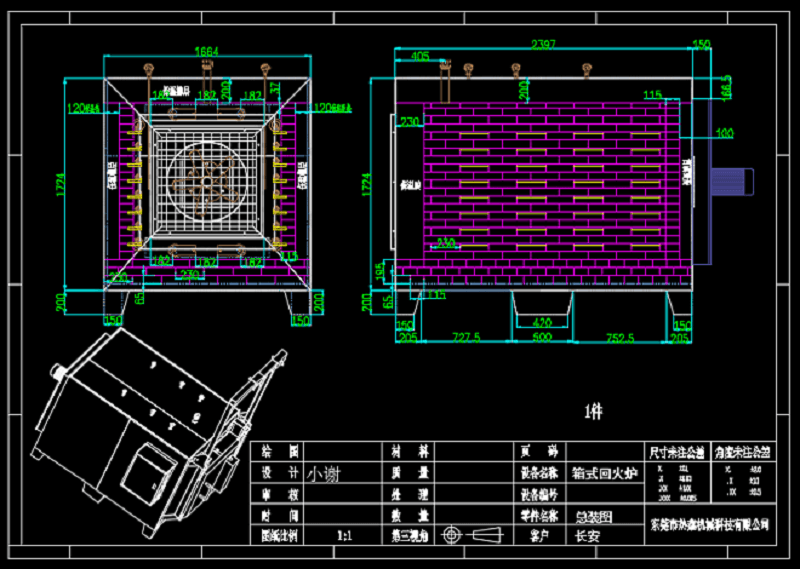

Diseño de dibujo de horno de templado tipo caja

Estructura sellada y con aislamiento térmico: Cuenta con una carcasa del horno completamente soldada, sellado de puerta de alta temperatura y preservación del calor multicapa. Reduce eficazmente la disipación de calor, aísla el aire frío exterior y mantiene estable la temperatura del horno.

Sistema de circulación de aire caliente 3D: adopta un ventilador de circulación superior y una disposición de conducto de aire simétrica. Elimina las zonas muertas de temperatura, logra un calentamiento uniforme en toda la cámara y garantiza una precisión de templado estable.

Diseño de control inteligente y protección de seguridad: Equipado con control PLC estándar y bucles de detección de temperatura independientes. Construido con protección contra sobrecalentamiento y apagado para garantizar un funcionamiento seguro y confiable durante mucho tiempo.

Marcaciones clave del diagrama esquemático central: 1. Gabinete de control (configuración de parámetros y control de temperatura de circuito cerrado); 2. Ventilador de circulación (convección uniforme de aire caliente); 3. Elemento calefactor (suministro de fuente de calor estable); 4. Capa de aislamiento térmico (preservación del calor y ahorro de energía); 5. Cámara del horno y estante para piezas de trabajo (espacio de procesamiento); 6. Termopar (monitoreo de temperatura en tiempo real); 7. Puerta del horno y tira selladora (aislamiento térmico y procesamiento cerrado).

Marcas clave del diagrama esquemático central

Comparación de parámetros técnicos del horno de templado tipo caja

Los diferentes tipos de hornos de templado de caja se adaptan a diferentes escenarios de procesamiento y materiales metálicos. La siguiente tabla compara claramente los parámetros principales y los rangos de aplicación de los modelos principales, lo que ayuda a los usuarios industriales a seleccionar el equipo específico:

Principales ventajas del horno de templado tipo caja

En comparación con los hornos de templado continuo, los hornos de carro y otros equipos de tratamiento térmico, los hornos de templado tipo caja tienen ventajas integrales irreemplazables en el procesamiento industrial, que son las razones clave de su amplia aplicación en el mercado:

1. Gran flexibilidad de procesamiento y amplia compatibilidad

El horno de templado de caja adopta un modo de procesamiento por lotes independiente, sin restricciones fijas en el ritmo de producción. Puede adaptarse a la producción de prueba de prototipos de lotes ultrapequeños, al procesamiento personalizado de lotes pequeños y a la producción en masa de lotes grandes. Puede procesar piezas pequeñas de precisión, como pernos y engranajes, así como piezas de trabajo grandes y pesadas, como accesorios de maquinaria minera y piezas estructurales aeroespaciales, resolviendo el problema del escenario de aplicación única de los hornos continuos tradicionales.

2. Control preciso de la temperatura y calidad de procesamiento estable

Equipado con un sistema inteligente de control de temperatura constante PID y un dispositivo de monitoreo en tiempo real con termopar de alta precisión, el equipo realiza un ajuste de temperatura de circuito cerrado. El sistema de circulación de aire caliente incorporado garantiza una temperatura uniforme en cada rincón de la cámara del horno, evitando eficazmente la deformación de la pieza de trabajo, el agrietamiento, la dureza desigual y otros problemas de calidad. La consistencia del procesamiento de cada lote es alta, lo que cumple plenamente con los estrictos estándares de calidad de IATF 16949, aeroespacial y otras industrias.

3. Bajo costo operativo y alta eficiencia de ahorro de energía

El cuerpo del horno adopta materiales aislantes refractarios de alta densidad, lo que reduce eficazmente la pérdida de calor y mejora el rendimiento del aislamiento térmico. En comparación con los hornos continuos que necesitan precalentamiento a largo plazo y funcionamiento continuo, los hornos de templado de caja pueden iniciarse y detenerse en cualquier momento según la demanda de producción, lo que reduce en gran medida el consumo de energía no válida. Además, el equipo tiene una estructura simple, una baja tasa de fallas y un bajo costo de mantenimiento diario, lo que reduce efectivamente el costo general de producción para las empresas.

4. Operación simple y gran seguridad

La interfaz inteligente de interacción hombre-máquina admite la configuración con una sola tecla de la velocidad de calentamiento, el tiempo de temperatura constante y el modo de enfriamiento, con ajuste automático de temperatura y funciones de alarma de sobretemperatura. Está equipado con protección de apagado, protección de aislamiento térmico y dispositivos antifugas para evitar accidentes de seguridad durante la producción. Los operadores comunes pueden dominar las habilidades operativas después de una capacitación simple, con un umbral de costo laboral bajo.

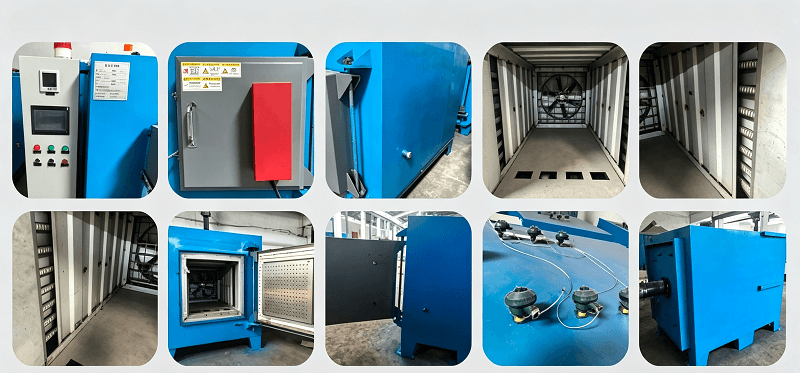

Detalles de productos de horno de templado tipo caja

Servicios de soporte profesionales para hornos de templado tipo caja

Además de los equipos de alta calidad, los servicios de soporte estandarizados y de ciclo completo son la principal garantía para que los usuarios logren una producción estable. Los fabricantes profesionales de hornos de templado tipo caja brindan servicios integrales de ciclo de vida completo que cubren preventa, venta y posventa:

1. Servicio de consultoría personalizado preventa

De acuerdo con los materiales, el tamaño, la demanda de producción y los estándares de procesamiento de las piezas de trabajo de los usuarios, los ingenieros profesionales ofrecen selección de equipos, personalización de parámetros y diseño de esquemas de producción gratuitos. Para piezas de trabajo con formas especiales y requisitos de proceso especiales, podemos personalizar el tamaño de la cámara del horno, el sistema de calentamiento y el programa de control no estándar para garantizar que el equipo se adapte perfectamente al escenario de producción del usuario.

2. Servicio de instalación y puesta en marcha in situ

Después de la entrega del equipo, ingenieros profesionales de posventa irán a la fábrica del usuario para realizar la instalación, el cableado, la puesta en servicio y la depuración del equipo en el sitio. Antes de la producción formal, llevamos a cabo pruebas de funcionamiento de la máquina y procesamiento de prueba de piezas de trabajo para garantizar que la precisión de la temperatura del equipo, la eficiencia operativa y la calidad del procesamiento alcancen el estándar y eliminar de antemano los peligros ocultos del equipo.

3. Capacitación técnica y orientación operativa.

Brinde capacitación profesional gratuita para los operadores y el personal de mantenimiento de los usuarios, incluidas las especificaciones de operación del equipo, la configuración de parámetros de proceso, los métodos de mantenimiento diario y la resolución de problemas de fallas comunes. Proporcionamos manuales de operación electrónicos y materiales didácticos en video para garantizar que los usuarios puedan completar de forma independiente la operación del equipo y el mantenimiento diario.

4. Mantenimiento posventa a largo plazo y suministro de repuestos

Proporcionar servicio de garantía a largo plazo y soporte de mantenimiento de por vida. En caso de falla del equipo, el equipo técnico responderá rápidamente y brindará orientación remota o servicios de mantenimiento in situ. Reservamos suficientes elementos calefactores, termopares, controladores y otras piezas de repuesto originales para garantizar un reemplazo rápido y minimizar las pérdidas por tiempo de inactividad de producción para los usuarios.

Soluciones industriales personalizadas de horno de templado tipo caja

Con el objetivo de abordar los puntos débiles de procesamiento diferenciados de diferentes industrias, los hornos de templado tipo caja brindan soluciones de tratamiento térmico profesionales específicas para resolver diversos problemas de eficiencia y calidad de producción para las empresas:

1. Solución de templado de piezas automotrices

Para engranajes, cigüeñales, árboles de levas, resortes de suspensión y otras piezas centrales de automóviles, adoptamos hornos de templado de caja de temperatura media con control de temperatura preciso. Con el objetivo de abordar los problemas de fácil agrietamiento de los dientes y falla por fatiga de los engranajes de transmisión después del enfriamiento, formulamos un proceso de remojo a temperatura constante de 380 °C a 450 °C para liberar eficazmente la tensión interna, mejorar la resistencia a la fatiga y la estabilidad dimensional de las piezas, y cumplir con los requisitos de alta precisión y alta durabilidad de las piezas de soporte de automóviles.

2. Solución de templado de herramientas y troqueles

Los hornos de templado de caja de baja temperatura, destinados a moldes, herramientas de corte y brocas de acero con alto contenido de carbono y acero aleado, se combinan con tecnología de templado secundario. Mantiene la alta dureza de las piezas de las herramientas al tiempo que elimina la tensión de enfriamiento, evita el agrietamiento de las herramientas y las fallas por desgaste en trabajos de alta intensidad y extiende en gran medida la vida útil de los moldes y las herramientas. Es adecuado para el procesamiento de herramientas de lotes pequeños y de variedades múltiples en fábricas de procesamiento de hardware.

3. Solución de piezas de precisión aeroespacial

Para piezas estructurales aeroespaciales, accesorios de trenes de aterrizaje y piezas de precisión de motores, se adoptan hornos de templado de caja de alta temperatura con temperatura ultrauniforme. Equipado con un sistema de registro de datos de proceso completo, realiza un proceso de tratamiento térmico rastreable, cumple con los estrictos requisitos de certificación de calidad de la industria aeroespacial y garantiza la alta resistencia y alta seguridad de las piezas en condiciones de trabajo extremas.

4. Solución de piezas de maquinaria pesada y minería

Para dientes de minería a gran escala, accesorios hidráulicos y pernos de alta resistencia de maquinaria de ingeniería, se utilizan hornos de templado de caja de cámara grande personalizados para realizar el procesamiento por lotes de piezas pesadas de una sola vez. El proceso de enfriamiento lento previene eficazmente la deformación de piezas grandes, mejora la tenacidad general y la resistencia al desgaste de las piezas de trabajo y se adapta a entornos de trabajo de equipos pesados de alta carga y alta resistencia.

Acerca de la maquinaria Rexin

Rexin Machinery posee una fábrica de fabricación independiente que se especializa en I+D y producción de hornos de templado tipo caja. Nuestra gama completa de equipos de hornos de templado incluye hornos de templado con puerta de apertura lateral, hornos de templado con puerta elevable, hornos de templado con cinta de malla y hornos de templado al vacío. >>>Más sobre nosotros

Estudio de caso industrial del mundo real

Un fabricante líder de piezas de transmisión para automóviles en Jiangsu, China, estuvo plagado de altos índices de defectos en engranajes templados durante mucho tiempo. El horno de templado continuo tradicional tenía una distribución desigual de la temperatura, lo que provocaba que el 6,8% de los engranajes tuvieran grietas en la superficie de los dientes y desviación dimensional, lo que afectaba seriamente la eficiencia de la producción y la tasa de calificación del producto.

La empresa finalmente adoptó seis hornos de templado tipo caja de temperatura media personalizados para actualizar la línea de producción. El equipo está equipado con un sistema completo de circulación de aire caliente y un sistema inteligente de monitoreo de datos, con una uniformidad de temperatura de la cámara del horno de ±5°C. El proceso de producción adopta un remojo a temperatura constante de 420°C durante 4 horas, cumpliendo con los requisitos de procesamiento de engranajes de acero de aleación 42CrMo.

Después de que el equipo se puso en uso, la empresa logró resultados notables: la tasa de defectos del producto cayó del 6,8% al 1,2%, la vida útil de los engranajes automotrices aumentó en un 28% y el consumo total de energía del procesamiento de tratamiento térmico se redujo en un 17%. Al mismo tiempo, el modo de procesamiento por lotes flexible realiza la producción integrada de prototipos de producción de prueba y producción en masa, ahorrando a la empresa el costo de comprar equipos especiales de producción de prueba. La función de registro de datos de temperatura de proceso completo también ayuda a la empresa a aprobar con éxito la certificación del sistema de calidad IATF 16949, mejorando aún más la competitividad del mercado de productos.

Conclusión

El horno de templado tipo caja es un equipo de tratamiento térmico central flexible, eficiente y de bajo costo en la fabricación industrial moderna. Con su modo de procesamiento por lotes flexible, rendimiento de control de temperatura preciso y calidad de procesamiento estable, resuelve muchos puntos débiles, como la aplicación única, el alto consumo de energía y la calidad inestable de los equipos de templado tradicionales. Al cubrir servicios de soporte profesional de ciclo completo y soluciones personalizadas para industrias específicas, puede satisfacer las necesidades diferenciadas de tratamiento térmico de las industrias automotriz, aeroespacial, de fabricación de herramientas, de maquinaria pesada y otras. Para las empresas industriales que buscan una producción flexible, de alta calidad y de bajo costo, los hornos de templado tipo caja son la opción de equipo de tratamiento térmico más rentable y confiable.
