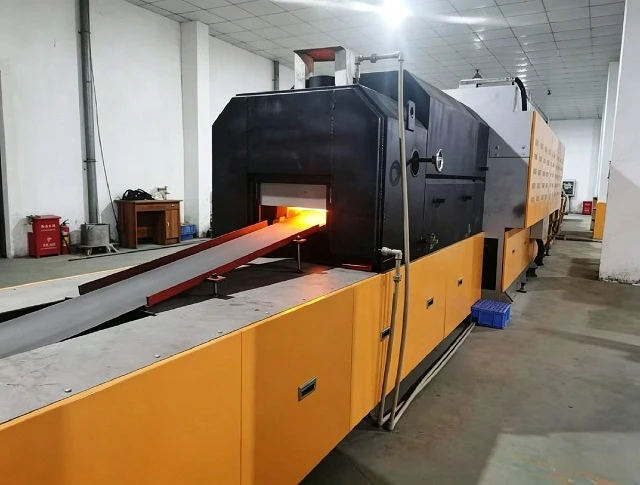

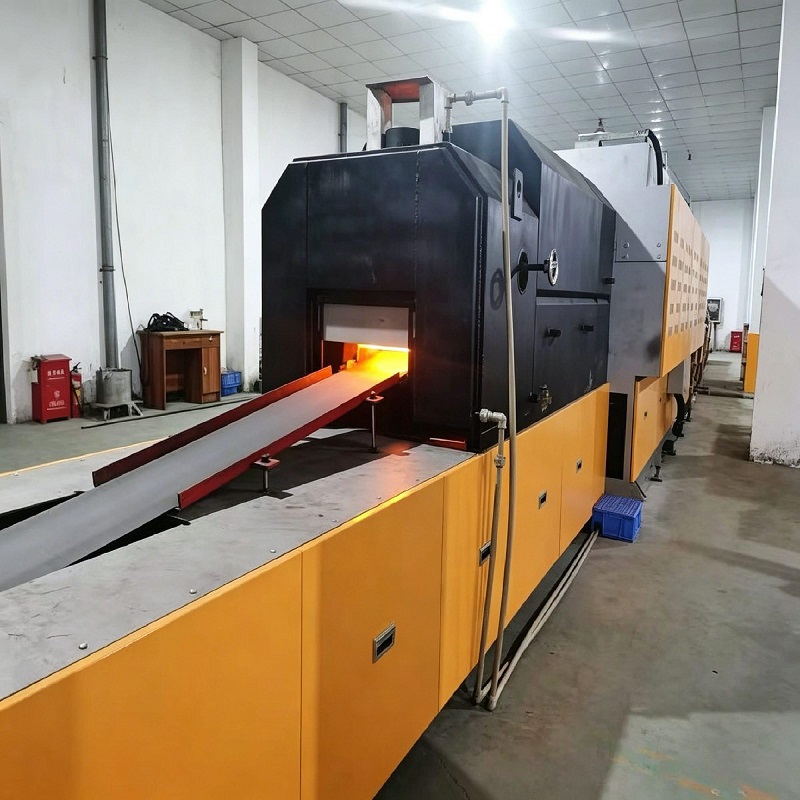

Horno de recocido brillante continuo GD130-250El horno de recocido brillante continuo GD130-250 está diseñado para un tratamiento térmico continuo bajo una atmósfera protectora controlada. El sistema integra secciones controladas de calefacción, protección de la atmósfera y refrigeración para proporcionar condiciones de procesamiento estables para una producción continua.
La configuración del horno se puede personalizar según el material de la pieza, las dimensiones, la capacidad de producción y el proceso de tratamiento térmico requerido. Las zonas de calentamiento, el sistema de transporte, el sistema de atmósfera protectora, la sección de enfriamiento y el sistema de control se pueden configurar de acuerdo con los requisitos de producción reales.
Aplicaciones
Personalización
Ventajas clave
Información requerida
Descripción general del producto
El horno de recocido brillante continuo GD130-250 es un sistema de tratamiento térmico continuo que integra alimentación y transporte, calentamiento controlado, procesamiento de atmósfera protectora, enfriamiento y control automático de temperatura.
El horno está diseñado para aplicaciones de recocido brillante continuo donde se requieren condiciones de calentamiento estables y protección de atmósfera controlada. La configuración del equipo se puede ajustar según la pieza de trabajo, la capacidad de producción y los requisitos del proceso.
Este proyecto incorpora una estructura de mufla de alta temperatura, control de temperatura multizona, sistema de atmósfera protectora y sección de refrigeración por agua para respaldar una producción continua y controlada.
2. Sección del tubo de mufla (revestimiento del horno)
Construido con una placa de acero inoxidable importada de Suecia SUS310S resistente al calor y a la oxidación (8 mm de espesor). La sección superior se presiona en forma de arco (segmentaria) como refuerzo para evitar que el revestimiento del horno colapse hacia abajo; la sección inferior se presiona en forma de canal para resistir eficazmente la deformación por choque térmico. Longitud: aproximadamente 4200 mm. La sección frontal de la mufla de la zona de calentamiento es fija, mientras que la sección trasera está diseñada con equilibrio de tensión en la dirección del flujo para evitar la deformación causada por el estrés y la expansión/contracción térmica.
3. Longitud de la sección del codo delantero: 1500 mm. El revestimiento interior está hecho de material 304 y el extremo exterior está sellado con aislamiento de algodón y una placa de hierro.
4. Sección de enfriamiento
La sección de refrigeración por agua consta de tres segmentos y presenta una estructura de camisa de agua de circuito cerrado. Material de la mufla: La primera sección cuenta con un revestimiento interior 310S, de 1000 mm de longitud, fabricado en acero inoxidable de 8 mm de espesor; la segunda y tercera sección tienen cada una una longitud de 3000 mm, con revestimientos interiores SUS304 de 6 mm de espesor. Todas las cubiertas exteriores están hechas de acero A3 de alta calidad y placas de 5 mm de espesor. Cada sección tiene una entrada de agua independiente en la parte trasera izquierda y una salida en la parte delantera derecha, lo que permite una circulación segmentada. Esto asegura un enfriamiento más rápido y eficaz del producto final.
5. Cuerpo principal del horno:
El cuerpo principal del horno tiene una longitud de 4000 mm y consta de 5 zonas. La carcasa exterior y el marco de soporte están hechos de placas de acero y acero estructural. La mufla está sostenida por ladrillos de alta temperatura como material refractario para los elementos calefactores de resistencia; Se utiliza lana de fibra cerámica de alta temperatura como aislamiento y la cubierta superior está aislada con bloques de fibra cerámica de alta temperatura. Toda la estructura es sencilla y de fácil mantenimiento, con excelentes prestaciones de aislamiento térmico.
6. El gabinete de control eléctrico es una unidad vertical independiente con una apariencia elegante y profesional.
Emplea cinco instrumentos inteligentes digitales eléctricos para el control automático de la temperatura y la calefacción.
Durante el funcionamiento, muestra la corriente y el voltaje de trabajo trifásico y está equipado con funciones de control como protección contra falla a tierra y alarma de sobretemperatura con corte de energía.
Los elementos calefactores se controlan automáticamente mediante cinco reguladores de potencia, lo que permite una potencia de calefacción ajustable y una precisión de control de alta temperatura.

Referencia Configuración
| Parámetro | Valor / Descripción |
|---|---|
| Potencia nominal | 130kW, 380V, 50Hz |
| Número de zonas de calefacción | 5 zonas |
| Longitud de la zona de carga | 1600 milímetros |
| Longitud de la sección de enfriamiento | 7000 milímetros |
| Longitud del codo trasero y de la zona de descarga | 2400 milímetros |
| Temperatura de trabajo nominal | 1200°C |
| Velocidad de transporte | 30–300 mm/min (control de velocidad VFD) |
| Uniformidad de temperatura | ±5°C (dentro del horno) |
| Precisión del control de instrumentos | ±1°C |
| Sección transversal efectiva del tubo del horno | Ancho 290 mm × Altura lateral 85 mm × Altura del arco 35 mm |
| Altura de la mesa de trabajo | 800 mm sobre el suelo |
| Longitud total | Aprox. 18.500 milímetros |
| Puerto de observación | 50 mm, con cubierta exterior de malla de acero inoxidable |
| Tipo de termopar | Tipo S |
Nota: Las especificaciones anteriores representan una configuración de referencia del horno GD130-250. Las especificaciones finales se pueden personalizar según la pieza de trabajo, el proceso y los requisitos de producción.
Aplicaciones y Piezas de trabajo
El horno de recocido brillante continuo GD130-250 está diseñado para aplicaciones de tratamiento térmico continuo que requieren calentamiento controlado, procesamiento en atmósfera protectora y enfriamiento controlado.
Las aplicaciones típicas pueden incluir acero inoxidable y otros componentes metálicos adecuados donde se requiere una superficie limpia y una oxidación reducida después del tratamiento térmico.
La configuración real del horno debe seleccionarse según el material de la pieza de trabajo, las dimensiones, la disposición de carga, el proceso de tratamiento térmico requerido y la capacidad de producción.
| Factor de aplicación | Base de selección |
|---|---|
| Material de la pieza de trabajo | Según el grado real del metal y los requisitos de tratamiento térmico. |
| Tamaño de la pieza de trabajo | Sistema de paso y transporte del horno personalizado en consecuencia |
| Proceso de tratamiento térmico | Configurado según el proceso térmico requerido. |
| Requisito de superficie | Atmósfera protectora seleccionada según la condición de superficie requerida. |
| Capacidad de producción | Longitud del horno, zonas de calentamiento y velocidad de transporte configuradas en consecuencia |
Personalización
Rexin puede personalizar el horno de recocido brillante continuo GD130-250 según las diferentes piezas de trabajo y requisitos de producción. La configuración final del horno se determina después de revisar el material, las dimensiones, el proceso de tratamiento térmico y la capacidad requerida del cliente.
| Artículo personalizable | Configuración disponible |
|---|---|
| Dimensiones del horno | Diseñado según el tamaño de la pieza de trabajo y el diseño de producción. |
| Zonas de calefacción | Configurado según el proceso de calentamiento requerido. |
| Sistema de transporte | Seleccionado según la forma de la pieza de trabajo, el método de carga y los requisitos de producción. |
| Sistema de atmósfera protectora | Configurado según los requisitos de material y superficie. |
| Sección de enfriamiento | Diseñado según el proceso de enfriamiento requerido. |
| Control de temperatura | Control de temperatura programable multizona |
| Capacidad de producción | Personalizado según el rendimiento requerido |
| Sistema eléctrico y de control | Configurado según proyecto y requerimientos operativos. |
Proceso de recocido brillante continuo

Por qué elegir Rexin
Rexin se centra en soluciones personalizadas de hornos de tratamiento térmico industrial, desde la evaluación técnica y el diseño del horno hasta la fabricación, las pruebas y la entrega. Cada configuración de horno se desarrolla de acuerdo con la pieza de trabajo, el proceso de tratamiento térmico y los requisitos de producción del cliente.
| Diseño de horno personalizado | Configuración del horno basada en los requisitos reales de la pieza de trabajo y del proceso. |
| Ingeniería y Fabricación | Diseño, fabricación, montaje y prueba de hornos. |
| Soluciones orientadas a procesos | Sistemas de calefacción, atmósfera, transporte y refrigeración configurados como un proceso completo. |
| Soporte técnico | Soporte desde la confirmación técnica hasta la instalación y operación. |


Proceso de horno personalizado

Preguntas frecuentes
P1: ¿Para qué se utiliza el horno de recocido brillante continuo GD130-250?
El horno está diseñado para recocido brillante continuo y tratamiento térmico en atmósfera controlada. La configuración final del proceso se selecciona de acuerdo con el material de la pieza de trabajo, las dimensiones y la condición de la superficie requerida.
P2: ¿Cuál es la temperatura de trabajo nominal de este horno?
La configuración de referencia GD130-250 tiene una temperatura nominal de trabajo de 1200°C. La temperatura de funcionamiento real debe determinarse de acuerdo con el material y el proceso de tratamiento térmico.
P3: ¿El horno utiliza una atmósfera protectora?
Sí. El horno está equipado con un sistema de atmósfera protectora para controlar el entorno de procesamiento y reducir la oxidación de la superficie durante el tratamiento térmico. La configuración de la atmósfera se selecciona de acuerdo con la pieza de trabajo y los requisitos del proceso.
P4: ¿Se pueden personalizar las dimensiones del horno y la capacidad de producción?
Sí. Las dimensiones del horno, las zonas de calentamiento, el sistema de transporte, la sección de enfriamiento, el sistema de atmósfera y la capacidad de producción se pueden configurar de acuerdo con los requisitos de producción del cliente.
P5: ¿Qué información se requiere para una cotización?
Proporcione el material de la pieza de trabajo, las dimensiones, el método de carga, el proceso de tratamiento térmico requerido, la capacidad de producción y los requisitos de superficie. Luego, Rexin puede recomendar una configuración de horno adecuada.
