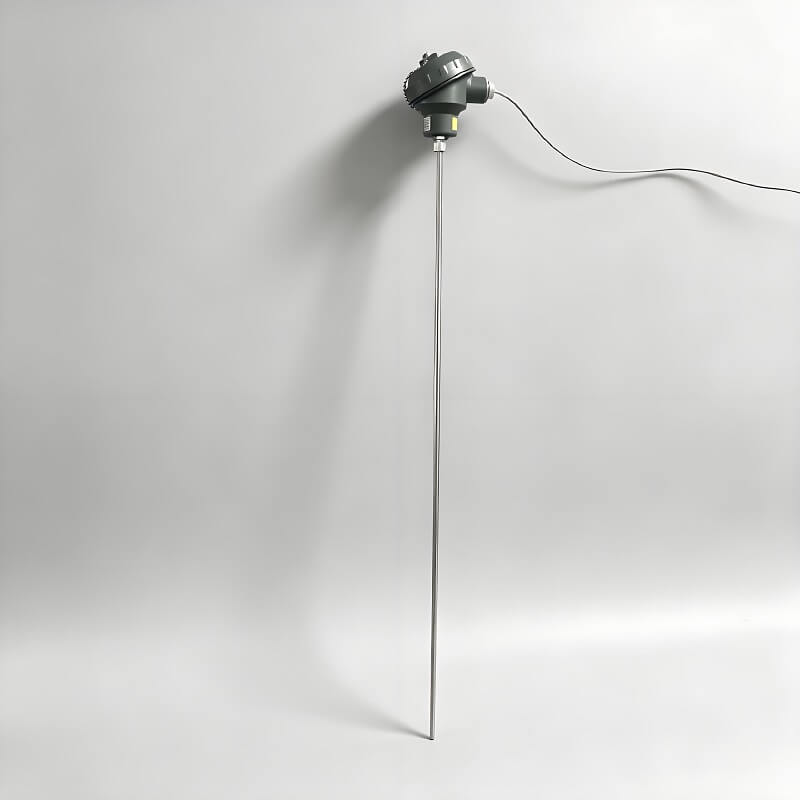

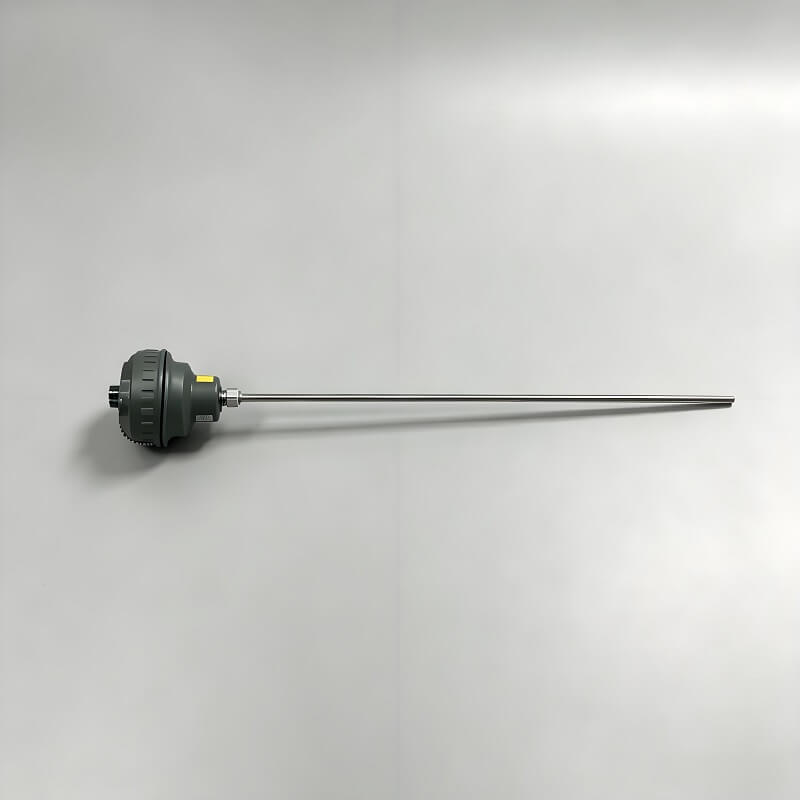

Sensor de temperatura de termopar industrial de suministro de fábrica para horno de tratamiento térm

Un termopar es el sensor de temperatura más utilizado. Utiliza el efecto termoeléctrico generado por el contacto de dos conductores metálicos diferentes para convertir la diferencia de temperatura en señales de voltaje para medir temperaturas altas y medias-bajas.

Suelde un extremo de dos alambres metálicos de diferentes composiciones para formar la unión caliente de medición, que se adhiere al objeto medido para la detección de temperatura. Los otros dos extremos separados sirven como unión fría de referencia mantenida a una temperatura normal conocida.

Cuando existe una diferencia de temperatura entre el extremo caliente y el extremo frío, se producirá un potencial termoeléctrico débil (voltaje a nivel de milivoltios) en el circuito. Cuanto mayor es la diferencia de temperatura, mayor es el voltaje.

El medidor de temperatura calcula la temperatura real del hot end leyendo el valor de voltaje.

1. Termoelectrodos: dos alambres de aleación diferentes, el material de medición de la temperatura central

2. Unión caliente: Punto de soldadura de dos metales que hace contacto con la fuente de calor medida.

3. Manga aislante: Separa los dos electrodos para evitar cortocircuitos.

4. Tubo de protección: resistente a altas temperaturas, resistente a la corrosión y resistente al desgaste; Los materiales incluyen acero inoxidable, cerámica de corindón, etc.

5. Caja de terminales: conecta cables de compensación y controladores de temperatura.

Ventajas

1. Rango de medición extremadamente amplio: disponible desde -200 ℃ hasta 1800 ℃

2. Resistencia a altas temperaturas, aplicable para hornos, hornos de tratamiento térmico, calderas y equipos de calefacción industrial.

3. Estructura simple y respuesta térmica rápida; Se pueden convertir en sondas delgadas para mediciones en espacios estrechos.

4. Bajo costo, adecuado para medición industrial masiva de temperatura.

5. Admite transmisión de señales a larga distancia, combina controladores de temperatura para control automático de temperatura

Desventajas

1. Voltaje de salida pequeño, susceptible a interferencias electromagnéticas.

2. La fluctuación de la temperatura ambiente en la unión fría provoca errores de medición; se requiere compensación de la unión fría

3. Menor precisión a baja temperatura en comparación con la resistencia térmica PT100

Medición de alta temperatura para hornos de tratamiento térmico industriales (hornos de cinta de malla, hornos de vacío, hornos de recocido), hornos, máquinas de moldeo por inyección, calderas, hornos de fusión de aluminio, hornos de secado, tuberías de energía, equipos metalúrgicos, equipos de procesamiento térmico de autopartes y más.

1. Termopar: Para medición de alta temperatura, salidas de señales de voltaje, tipos K/S/B/E/J/T

2. Resistencia térmica PT100: para temperaturas normales y bajas (-200 ~ 600 ℃), funciona con variación de resistencia con mayor precisión de medición
