Horno tipo caja con hogar de bogie para moldes de fundición pesados, recocido, templado, tratamiento

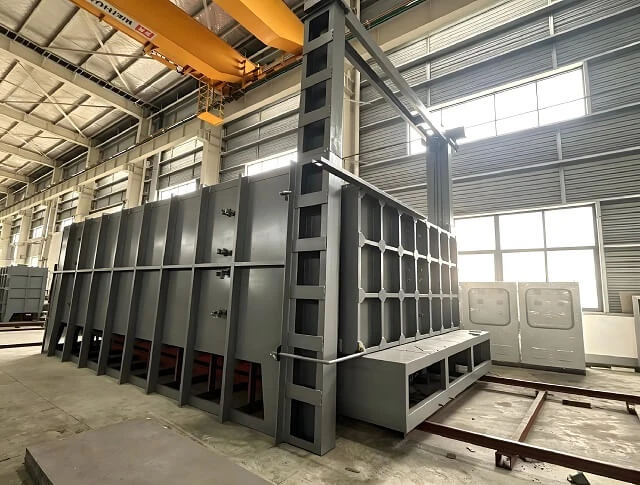

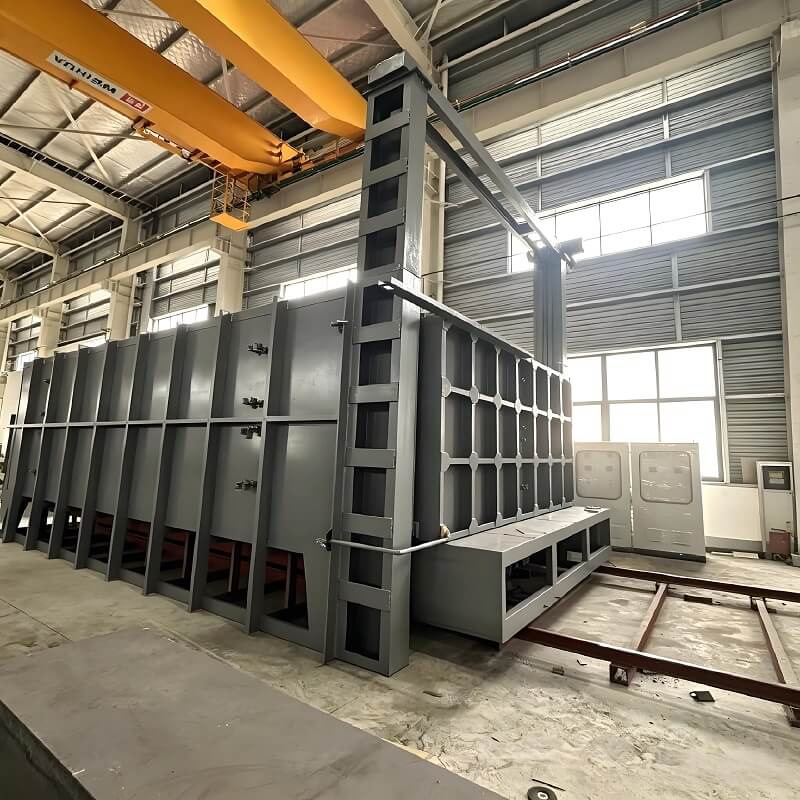

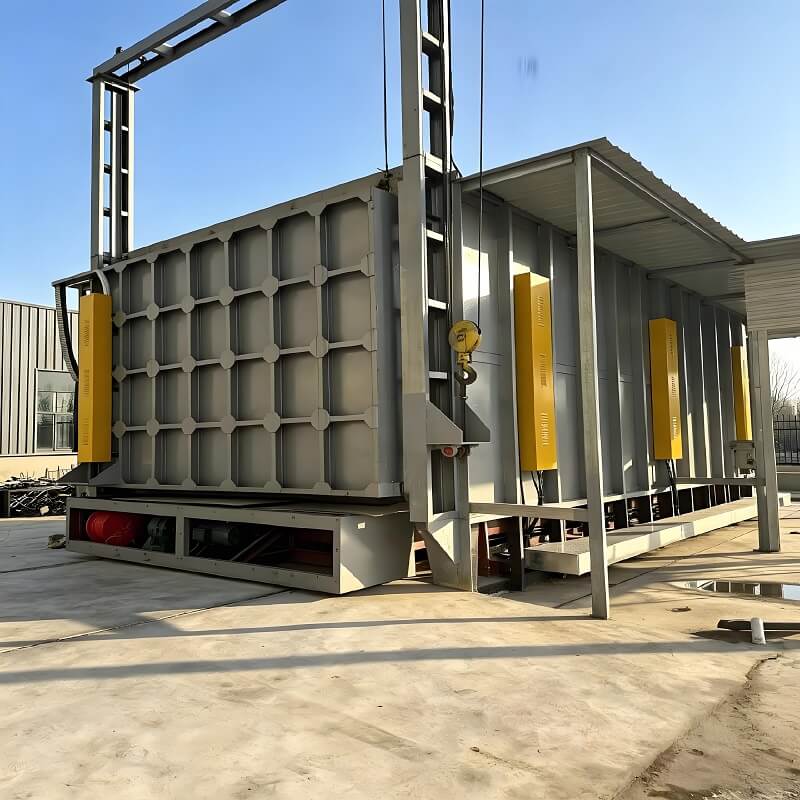

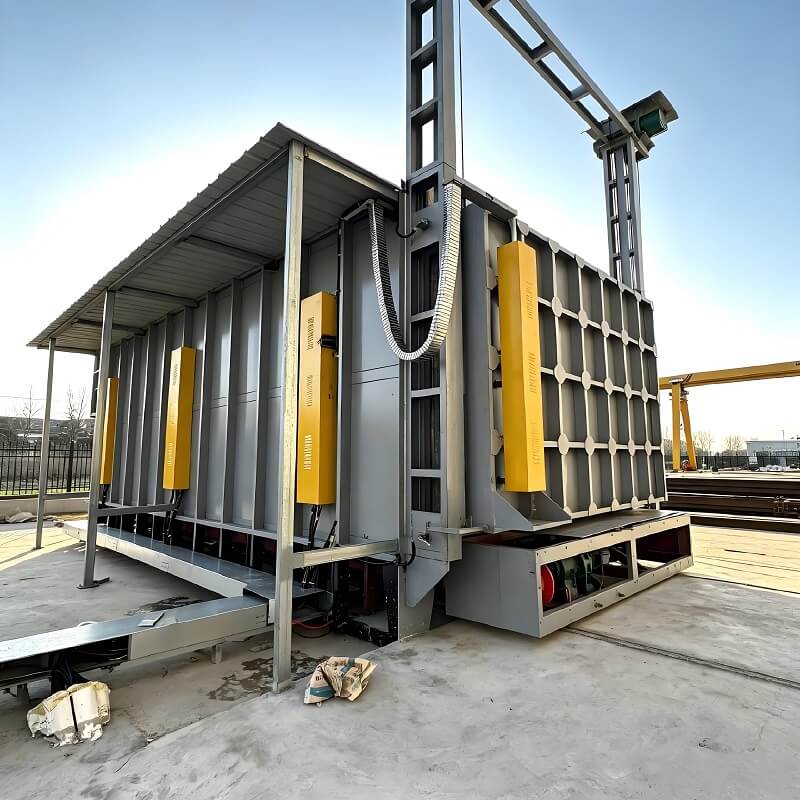

El horno tipo caja Bogie Hearth es un horno de tratamiento térmico eléctrico de tipo discontinuo que cuenta con un hogar con carro móvil. Diseñado para piezas de gran tamaño y pesadas, simplifica la carga y descarga mediante un carro eléctrico sobre raíles. Se aplica ampliamente para procesos de enfriamiento, normalización, recocido, revenido y envejecimiento en industrias de maquinaria, matrices, forja y metalurgia.

Estructura

1.Cuerpo del horno: estructura de acero soldado con revestimiento refractario de fibra completa, excelente aislamiento térmico, baja temperatura de la carcasa exterior y notable efecto de ahorro de energía.

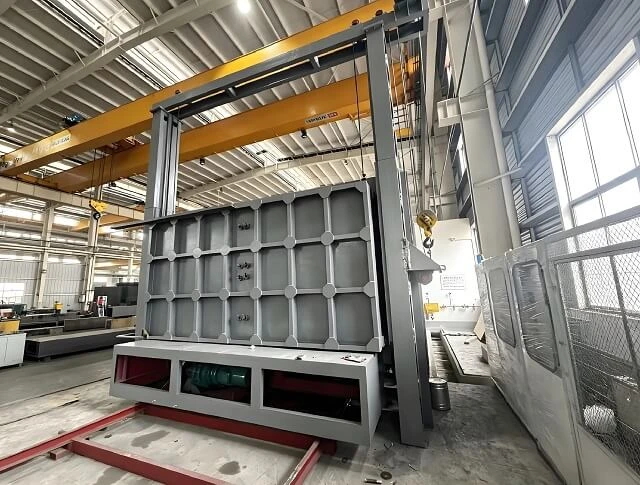

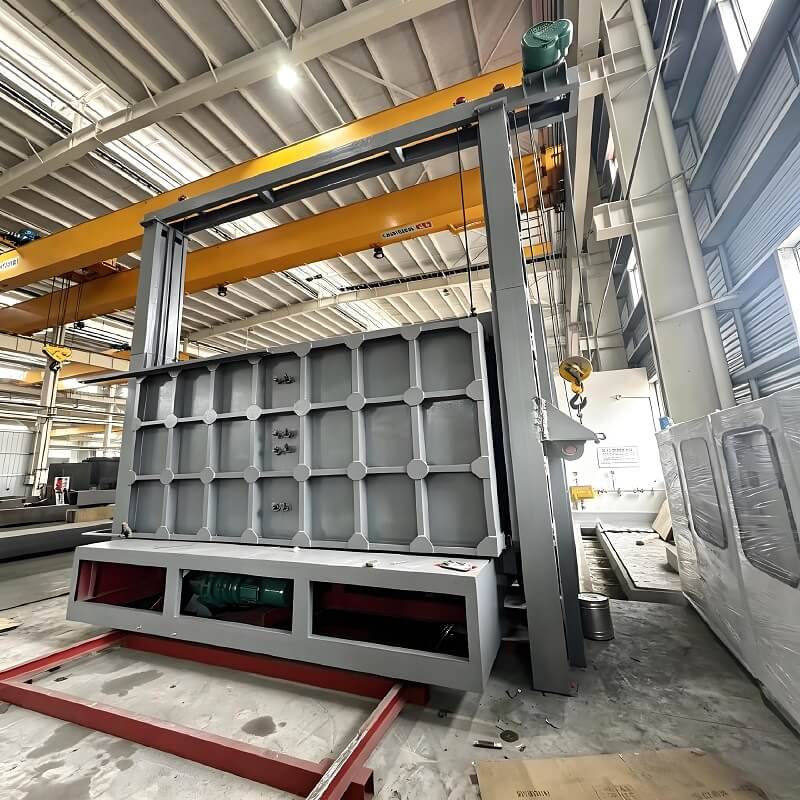

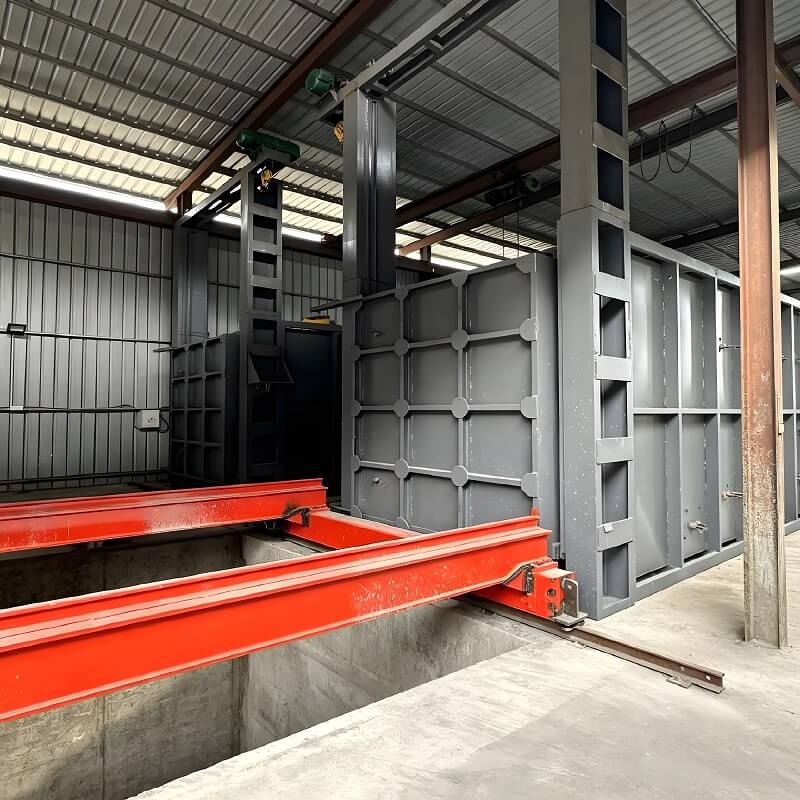

2.Carro móvil: Estructura de acero reforzado con placa base resistente al calor, accionado por motor eléctrico. Funciona de manera constante sobre rieles exclusivos y soporta cargas pesadas desde cientos de kilogramos hasta 100 toneladas.

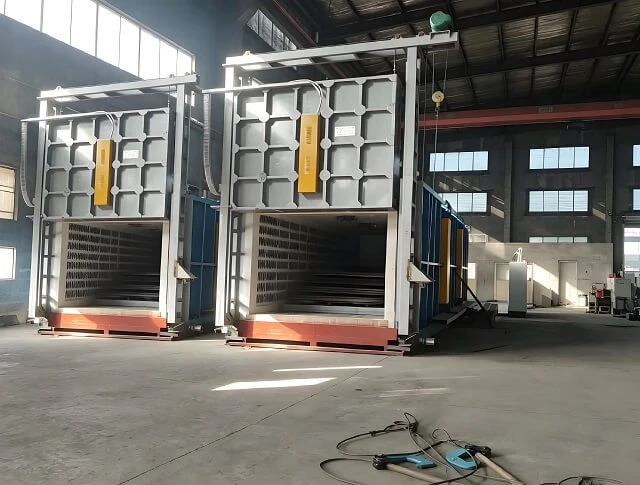

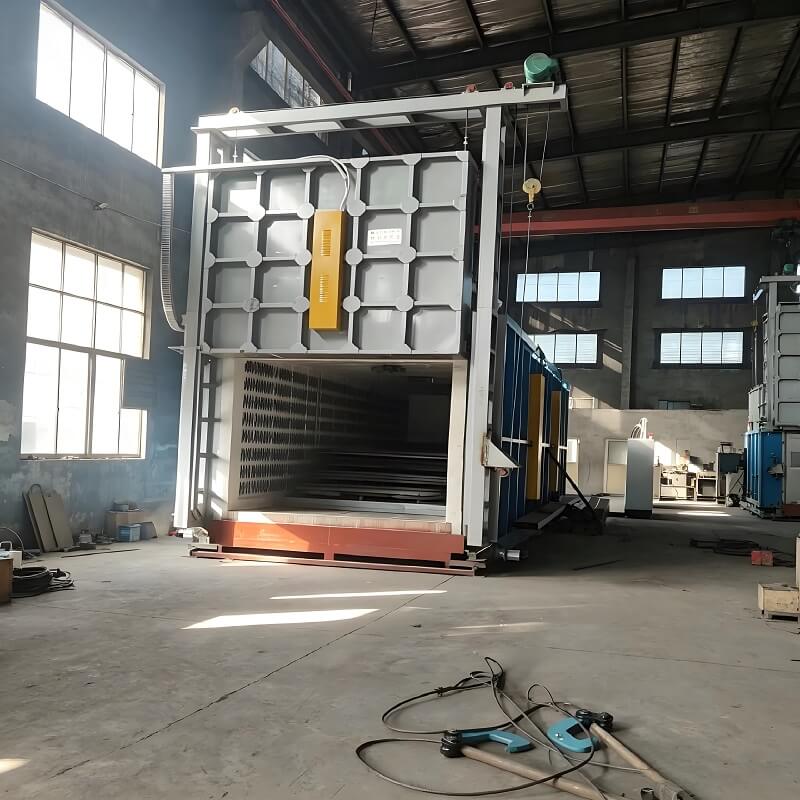

3.Puerta del horno: Diseño de elevación eléctrica con sellado confiable y dispositivo de bloqueo para evitar la pérdida de calor y garantizar la seguridad de la operación.

4.Elementos calefactores: Elementos calefactores de aleación resistentes a altas temperaturas instalados en las paredes del horno y en la superficie del carro, que presentan una velocidad de calentamiento rápida y una larga vida útil.

5.Sistema de control: Equipado con controlador de temperatura inteligente PLC y PID, detección de temperatura multipunto, precisión de temperatura de hasta ±1 ℃. Se pueden programar curvas de calefacción y refrigeración de múltiples segmentos para diversas demandas de producción.

Flujo de trabajo

1.El carro sale del horno y las piezas de trabajo pesadas se izan directamente al carro.

2.El carro regresa a la cámara del horno, luego la puerta del horno se cierra y sella completamente.

3.Comience a calentar, mantener y enfriar según los parámetros tecnológicos preestablecidos. La protección con gas inerte es opcional.

4. Después del tratamiento térmico, abra la puerta del horno y saque el carro para descargar las piezas terminadas.

1. Alta capacidad de carga: perfecto para componentes pesados y de gran tamaño que no pueden procesarse con hornos de caja convencionales.

2. Eficiencia energética: el revestimiento avanzado de fibra completa reduce el almacenamiento de calor y el consumo de energía, ahorrando entre un 20% y un 30% de energía en comparación con los hornos de ladrillos tradicionales.

3.Temperatura uniforme: la disposición racional de los elementos calefactores garantiza la uniformidad de la temperatura del horno dentro de ±3~5 ℃ para una calidad constante del tratamiento térmico.

4. Operación fácil y segura: el carro eléctrico y el sistema de bloqueo evitan la manipulación manual a altas temperaturas, lo que mejora la seguridad laboral y la eficiencia de producción.

5.Amplia versatilidad: disponible para atmósfera de aire o modo de trabajo con gas protector, adecuado para acero al carbono, acero aleado, acero troquelado y piezas fundidas.

1.Industria de troqueles: recocido, templado y precalentamiento para moldes grandes H13, SKD61, Cr12MoV.

2.Piezas de forja y fundición: normalización y recocido de piezas fundidas de acero, hierro dúctil, rodillos, bridas y placas resistentes al desgaste.

3.Maquinaria pesada y automoción: Templado, revenido y acondicionamiento de engranajes grandes, cigüeñales y piezas de recipientes a presión.

4.Otros campos: Sinterización de productos pulvimetalúrgicos, secado y envejecimiento de grandes componentes mecánicos.
