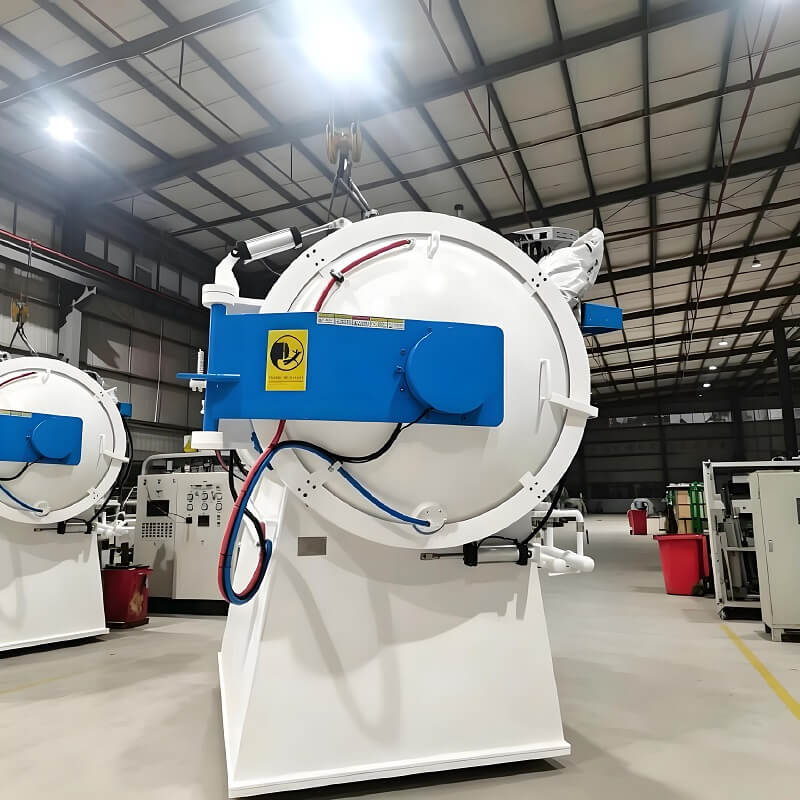

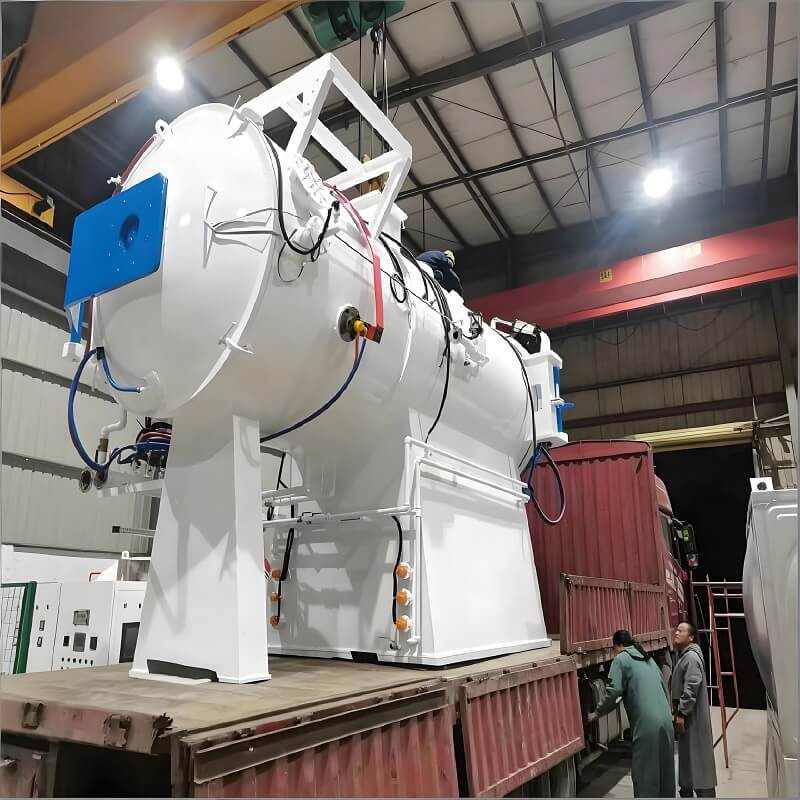

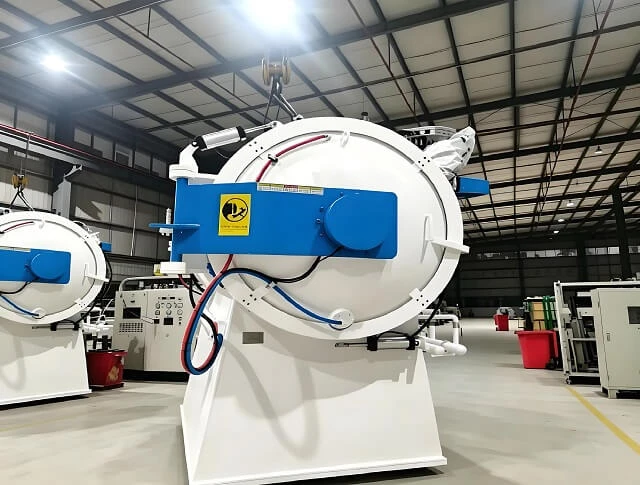

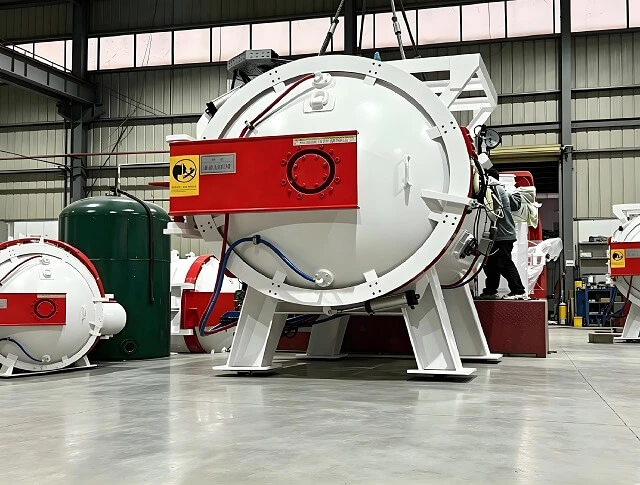

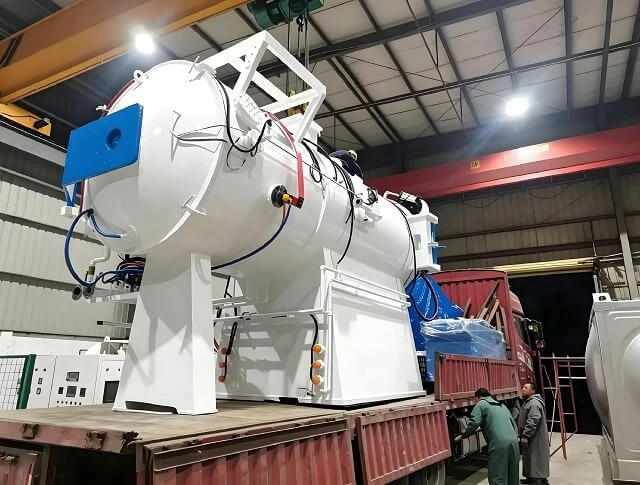

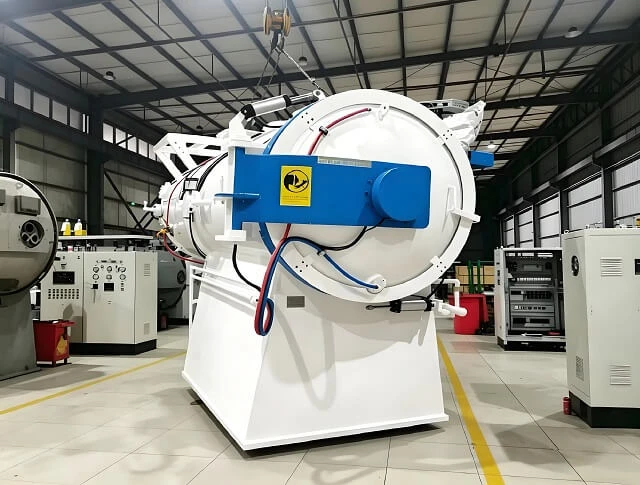

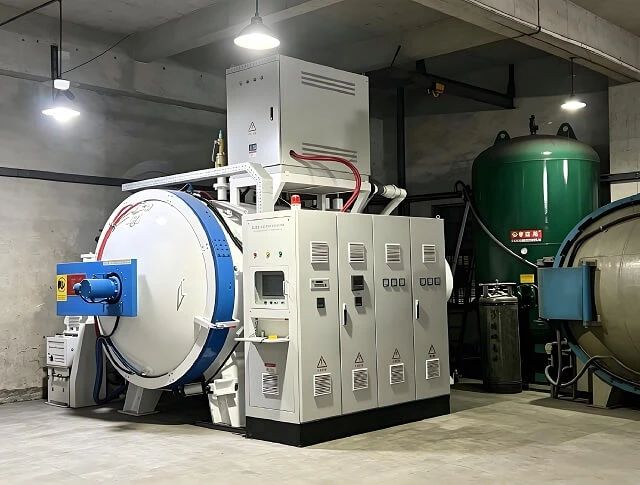

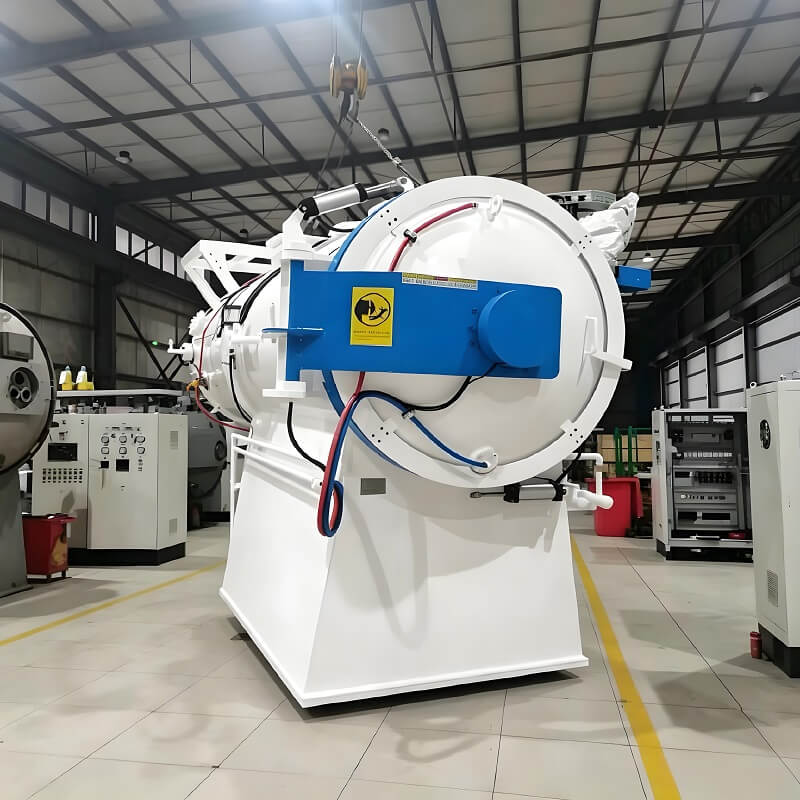

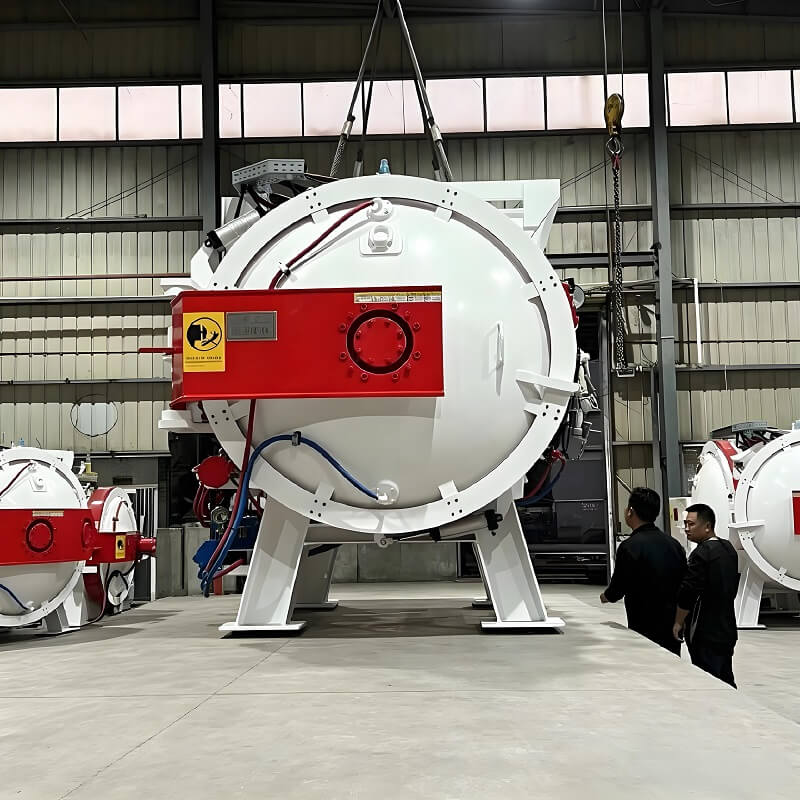

Horno industrial de enfriamiento con aceite al vacío

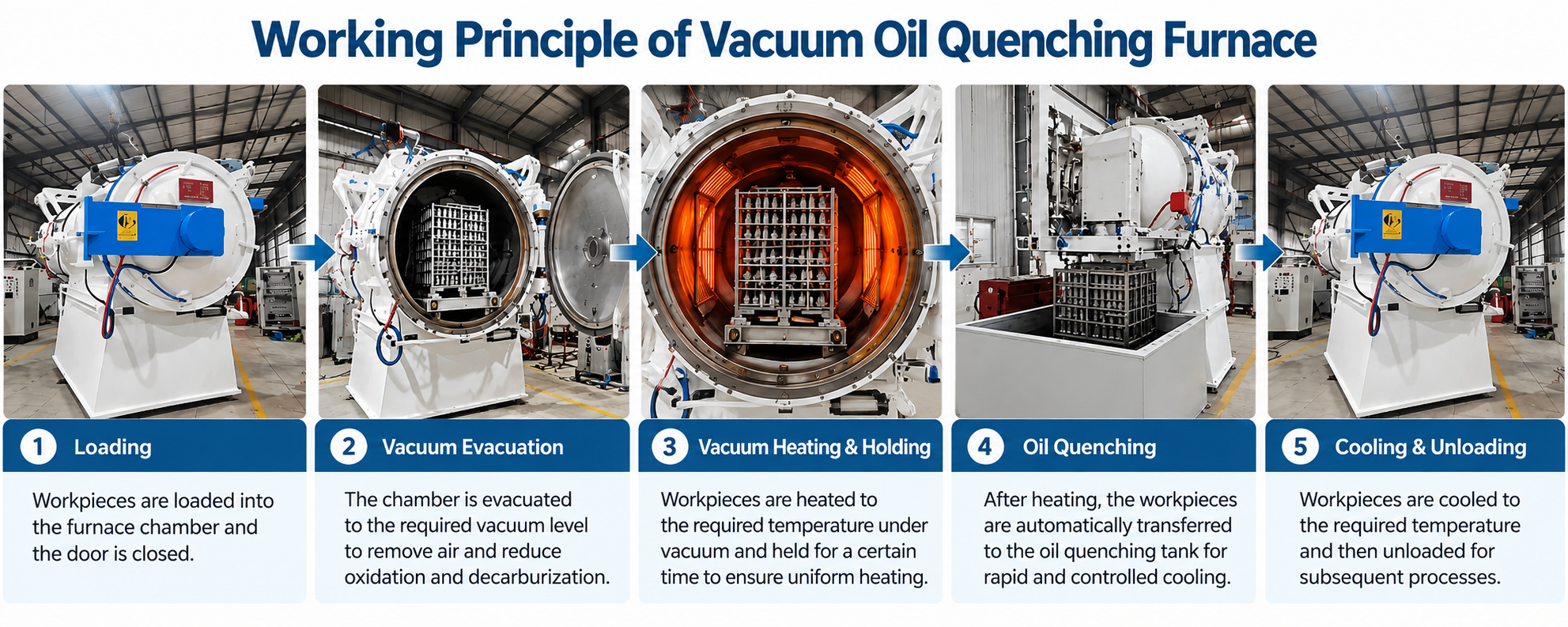

El proceso de enfriamiento con aceite al vacío combina el calentamiento al vacío controlado con un enfriamiento rápido del aceite para endurecer componentes metálicos. Después de cargar las piezas de trabajo en la cámara del horno, se evacua la cámara y las piezas se calientan de acuerdo con el programa de tratamiento térmico requerido.

Durante el calentamiento y mantenimiento, el ambiente de vacío ayuda a reducir la oxidación y la descarburación de la superficie de la pieza de trabajo. Una vez alcanzadas la temperatura y el tiempo de mantenimiento requeridos, las piezas de trabajo se transfieren a la etapa de enfriamiento en aceite para un enfriamiento rápido y controlado.

El proceso de enfriamiento ayuda a lograr la dureza y las propiedades mecánicas requeridas para materiales como acero para herramientas, acero para matrices, acero aleado y acero de alta velocidad. La temperatura de calentamiento, el tiempo de mantenimiento, las condiciones de vacío y los parámetros de enfriamiento se seleccionan según el material, las dimensiones de la pieza de trabajo y los resultados del tratamiento térmico requeridos.

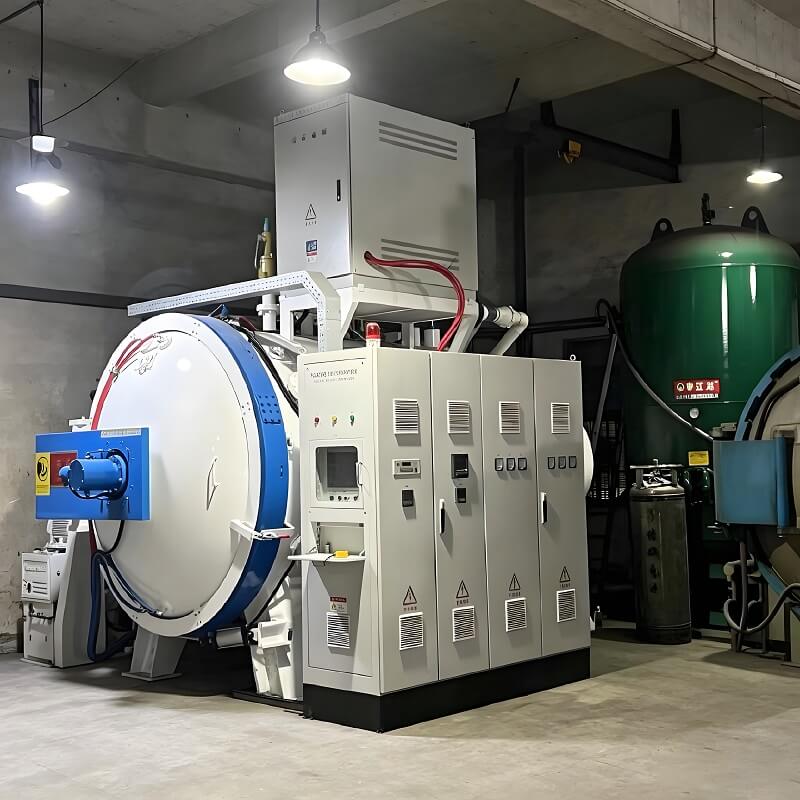

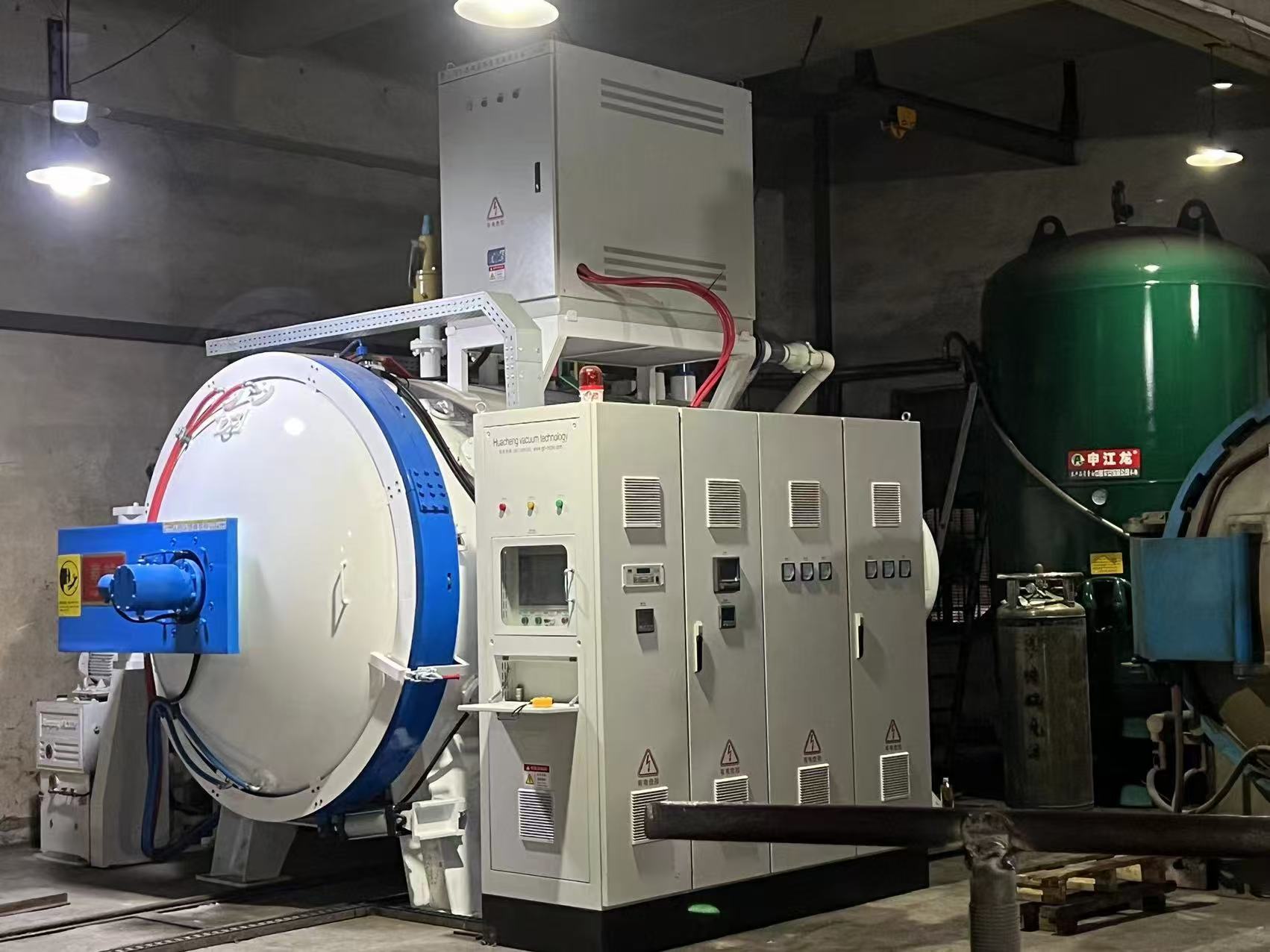

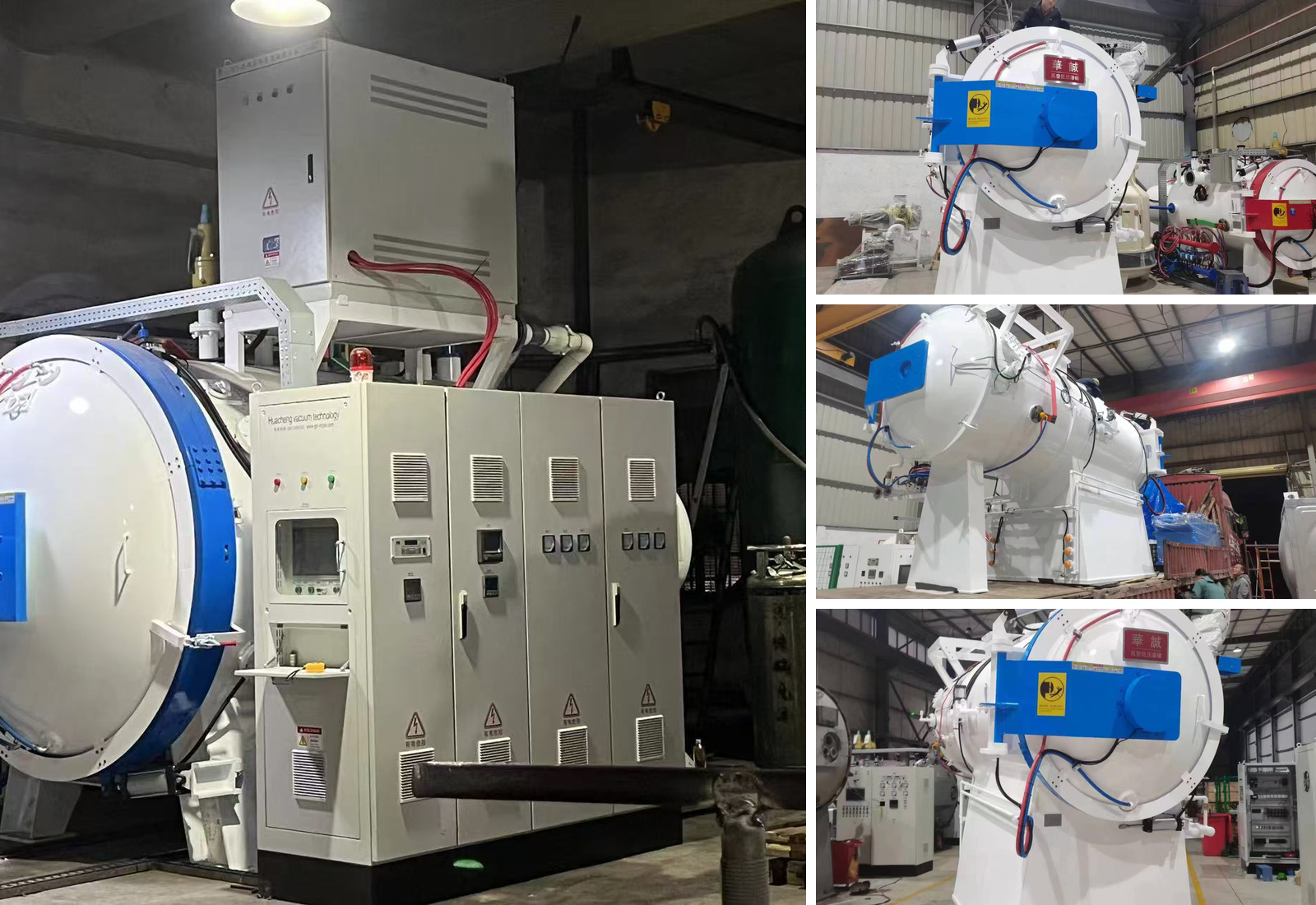

El horno industrial de enfriamiento al vacío con aceite utiliza una cámara de calentamiento al vacío sellada para proporcionar un ambiente controlado para calentar y sostener las piezas de trabajo antes del enfriamiento. El sistema de vacío elimina el aire de la cámara, lo que ayuda a reducir la oxidación y la descarburación durante el tratamiento térmico a alta temperatura.

El sistema de calefacción está diseñado para proporcionar calefacción uniforme y controlada en toda la zona de trabajo efectiva. La temperatura, la velocidad de calentamiento, el tiempo de mantenimiento y las condiciones de vacío se pueden programar según el material y el proceso de tratamiento térmico requerido.

El sistema de vacío, la cámara de calentamiento, la potencia de calentamiento y la zona de trabajo efectiva se pueden configurar de acuerdo con las dimensiones de la pieza de trabajo, la capacidad de carga y los requisitos del proceso.

1. Cámara de calentamiento al vacío
Cámara de vacío sellada con estructura de refrigeración por agua de doble capa, aislamiento térmico de grafito y elementos calefactores de grafito para un calentamiento controlado y uniforme a alta temperatura.

2. Sistema de bombeo al vacío
Sistema de bombeo de vacío configurado con una bomba mecánica de paletas rotativas y una bomba molecular para proporcionar las condiciones de vacío requeridas para el proceso de tratamiento térmico.

3. Sistema de enfriamiento de aceite
Sistema de aceite de enfriamiento con funciones de almacenamiento, circulación y agitación de aceite para proporcionar un enfriamiento rápido y controlado de las piezas de trabajo después del calentamiento al vacío. Un intercambiador de calor externo de aceite y agua ayuda a controlar la temperatura del aceite de enfriamiento durante la operación.

4. Sistema de elevación y transferencia de piezas de trabajo
Mecanismo de transferencia y elevación diseñado para mover las piezas de trabajo entre las etapas de calentamiento y enfriamiento con aceite de manera suave y confiable. El mecanismo se puede configurar según la estructura del horno, la capacidad de carga y los requisitos del proceso.

5. Sistema de control PLC y HMI
Sistema de control automático para calentamiento, mantenimiento de temperatura, operación de vacío, enfriamiento de aceite y monitoreo de procesos. Los programas de tratamiento térmico y los parámetros del proceso se pueden configurar según diferentes materiales y piezas de trabajo.

6. Sistema de seguridad y bloqueo
El horno incorpora funciones de monitoreo de proceso, alarma y enclavamiento para temperatura, vacío y operación del equipo. Las configuraciones de seguridad específicas se determinan según el diseño final del horno y los requisitos del proyecto.

El sistema de enfriamiento con aceite proporciona un enfriamiento rápido y controlado después del calentamiento al vacío para lograr la dureza y las propiedades mecánicas requeridas de la pieza de trabajo.

Las ventajas clave incluyen:

1. Oxidación y descarburación reducidas
El calentamiento por vacío ayuda a reducir la oxidación y la descarburación durante el tratamiento a alta temperatura, lo que permite obtener una superficie de la pieza de trabajo más limpia y reducir los requisitos de procesamiento de superficies posteriores.

2. Enfriamiento rápido del aceite
El enfriamiento con aceite proporciona una velocidad de enfriamiento relativamente alta adecuada para endurecer acero para herramientas, acero para matrices, acero aleado y otros materiales aplicables.

3. Circulación controlada de petróleo
La circulación y agitación del aceite ayudan a mejorar la consistencia del enfriamiento alrededor de la carga del horno. La temperatura del aceite se puede controlar a través del sistema de refrigeración e intercambio de calor.

4. Proceso de tratamiento térmico controlado
Los parámetros de calentamiento, mantenimiento, operación de vacío y enfriamiento se pueden gestionar a través del sistema de control de acuerdo con los diferentes requisitos de materiales y procesos.

5. Configuración de proceso flexible
El tamaño del horno, la capacidad de carga, el sistema de vacío, el sistema de calefacción y la configuración de enfriamiento con aceite se pueden personalizar según la pieza de trabajo y los requisitos de producción.

El horno industrial de enfriamiento de aceite al vacío es adecuado para endurecer componentes metálicos que requieren calentamiento controlado, enfriamiento rápido del aceite, alta dureza y oxidación superficial reducida.

Los materiales y aplicaciones típicos incluyen:

1. Acero para herramientas y acero para troqueles
Moldes, matrices, punzones, herramientas de conformado y otros componentes de herramientas que requieren endurecimiento después de un calentamiento a alta temperatura.

2. Acero de alta velocidad
Herramientas de corte y componentes de herramientas seleccionados que requieren tratamiento térmico al vacío controlado y enfriamiento.

3. Acero aleado
Engranajes, ejes, componentes de transmisión y otras piezas mecánicas que requieren mayor dureza y resistencia al desgaste.

4. Acero para rodamientos
Anillos de rodamiento y otros componentes de rodamiento aplicables que requieren endurecimiento controlado y enfriamiento con aceite.

5. Componentes mecánicos de precisión
Piezas de máquinas seleccionadas y componentes metálicos de precisión donde es necesario controlar la oxidación de la superficie, la distorsión y la consistencia del tratamiento térmico.

La idoneidad del enfriamiento con aceite al vacío depende del grado del material, la geometría de la pieza de trabajo, la dureza requerida y el proceso de tratamiento térmico. Los ingenieros de Rexin pueden recomendar la configuración adecuada del horno después de revisar los requisitos de la pieza de trabajo y del proceso.

Las siguientes especificaciones son configuraciones de referencia para el horno industrial de enfriamiento de aceite al vacío. Los parámetros técnicos finales se determinan en función de la pieza, la capacidad de carga y el proceso de tratamiento térmico.

Las dimensiones de la cámara, la capacidad de carga, la potencia de calefacción, la configuración de vacío, el sistema de refrigeración y las especificaciones eléctricas se pueden personalizar según los requisitos de producción del cliente.

Ingeniería que conecta procesos, equipos y producción

Rexin ofrece soluciones de hornos industriales, desde evaluación de procesos y diseño de hornos hasta fabricación, entrega y soporte posventa.

Más de 18 años de experiencia
Experiencia profesional en la fabricación de hornos industriales y equipos de tratamiento térmico.

Soluciones de hornos personalizadas
El tamaño del horno, el sistema de calefacción, la atmósfera o el sistema de vacío, la configuración de control y la capacidad de producción se pueden personalizar según los diferentes requisitos de tratamiento térmico.

Fabricación y control de calidad
El equipo se fabrica y ensambla en nuestra fábrica con inspección y pruebas antes de la entrega.

Soporte técnico y posventa
Desde revisión de requisitos y propuesta técnica hasta fabricación, entrega, orientación de instalación, capacitación y soporte postventa.

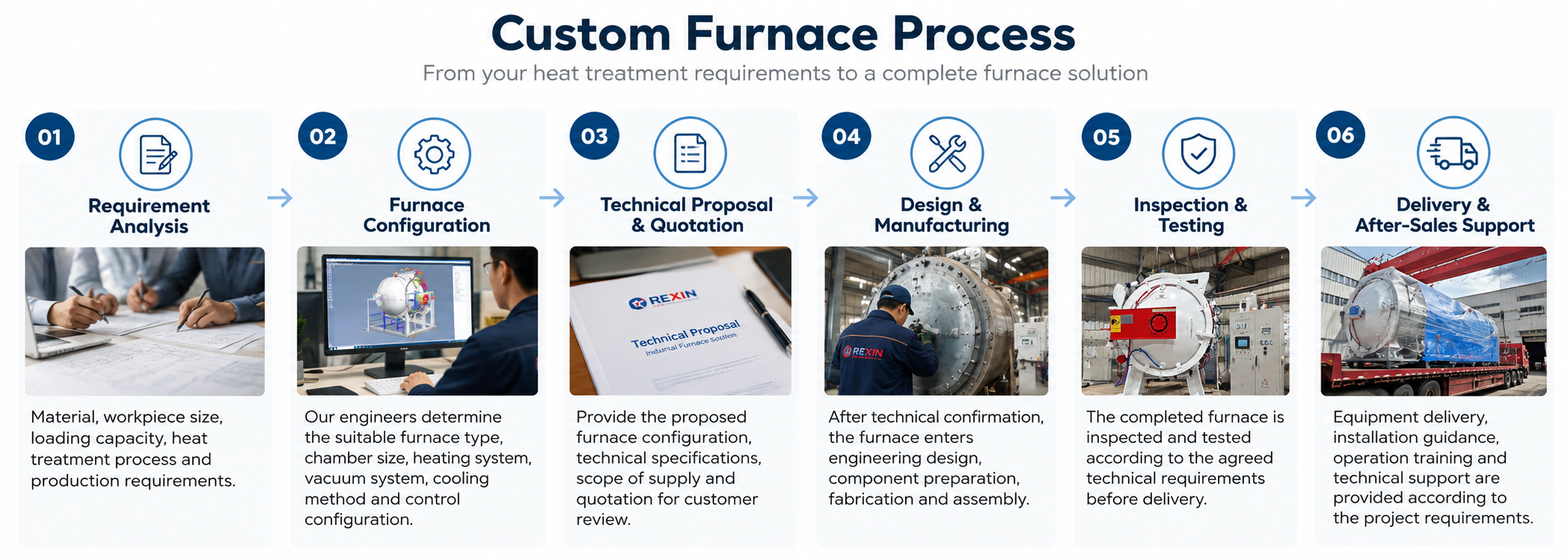

Proceso de horno personalizado

Rexin está comprometido con el control de calidad en todo el diseño, fabricación, montaje y prueba de hornos. Nuestras certificaciones y prácticas de gestión de calidad respaldan la fabricación confiable de hornos industriales y una calidad constante de los equipos.

Cada horno es inspeccionado y probado antes de la entrega según los requisitos técnicos acordados.

P1: ¿Qué materiales se pueden tratar en un horno de enfriamiento de aceite al vacío?

El enfriamiento con aceite al vacío se usa comúnmente para acero para herramientas, acero para matrices, acero aleado, acero de alta velocidad, acero para rodamientos y otros materiales adecuados para el endurecimiento con aceite. El proceso adecuado depende de la calidad del material, las dimensiones de la pieza de trabajo y la dureza requerida.

P2: ¿Cuáles son las ventajas del enfriamiento con aceite al vacío?

El calentamiento al vacío ayuda a reducir la oxidación y la descarburación durante el tratamiento a alta temperatura, mientras que el enfriamiento con aceite proporciona un enfriamiento rápido para el endurecimiento. Esta combinación es adecuada para componentes que requieren tratamiento térmico controlado, alta dureza y un acabado superficial más limpio.

P3: ¿Cuál es la temperatura máxima de trabajo?

La temperatura máxima de trabajo de referencia de este horno industrial de enfriamiento de aceite al vacío es 1300°C . La temperatura de funcionamiento real se selecciona según el material y el proceso de tratamiento térmico.

P4: ¿Se pueden personalizar el tamaño del horno y la capacidad de carga?

Sí. Las dimensiones de la cámara de calentamiento, la capacidad de carga, el sistema de calentamiento, el sistema de vacío, el sistema de enfriamiento de aceite, el sistema de control y la configuración eléctrica se pueden personalizar según la pieza de trabajo y los requisitos de producción.

P5: ¿Qué información debo proporcionar para la selección del horno?

Proporcione la calidad del material, las dimensiones de la pieza de trabajo, el peso máximo de carga, el proceso de calentamiento y enfriamiento requerido, la capacidad de producción y cualquier requisito especial de tratamiento térmico.

P6: ¿Puede Rexin proporcionar una propuesta técnica y un presupuesto?

Sí. Los ingenieros de Rexin pueden recomendar una configuración de horno adecuada y preparar una propuesta técnica y una cotización basada en los requisitos de su pieza de trabajo y tratamiento térmico.
